Zeigerdiagramm

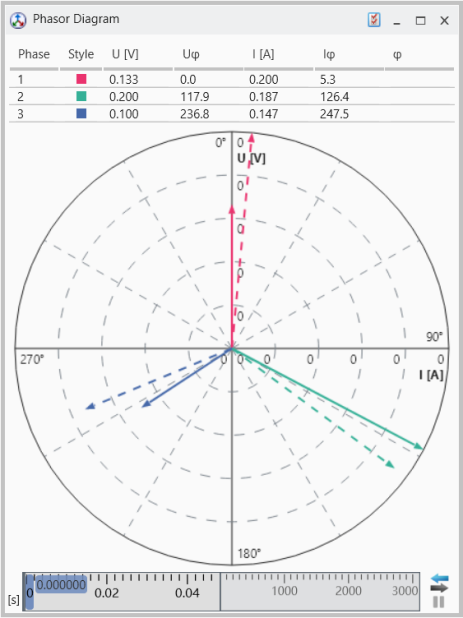

Ein Zeigerdiagramm oder auch Phasendiagramm genannt wird zur Visualisierung und Analyse von Wechselstromgrößen wie Spannung, Strom und Phasenwinkel verwendet. Es zeigt diese Größen als Zeiger an, d. h. rotierende Vektoren, die Wellenformen in einer vereinfachten, statischen Form darstellen.
Es hilft, die Größenordnungen der zugeordneten Signale und die Unterschiede zwischen den Phasen leicht zu erkennen. Die verschiedenen Phasen werden in vordefinierten Farben wie Rot, Grün und Blau angezeigt.
Die Spannungsphasen sind als durchgezogene Linien dargestellt, während die Stromphasen durch gestrichelte Linien dargestellt sind. Die Länge einer Phase stellt die Amplitude des Spannungs- oder Stromsignals dar. Der Winkel zwischen der Spannungs- und der Stromphase stellt die Phasenverschiebung zwischen den beiden Größen in jeder Phase dar.
Sie können die folgenden Aktionen ausführen:
- Ziehen Sie jedes der Eingangssignale einzeln per Drag-und-Drop in die Tabelle über dem Diagramm und legen Sie es dort ab.
- Stellen Sie sicher, dass die Signale im Hinblick auf die physikalischen Größen und Phasen korrekt zugeordnet werden.
So ersetzen Sie ein bereits zugewiesenes Signal
- ziehen Sie ein anderes per Drag-und-Drop in die Zelle der Tabelle und legen Sie es dort ab.
Signale können nur über den Konfigurationsmanager entfernt werden.
- Erweitern Sie die Ansicht für das jeweilige Phasendiagramm, um die zugeordneten Signale zu sehen.
- Markieren Sie das/die zu löschende(n) Signal(e) und entfernen Sie diese über den Eintrag im Kontextmenü.
