Fonctions
L'onglet Fonctions permet aux utilisateurs d'utiliser facilement les calculs complexes basés sur des maquettes fonctionnelles (FMU = Functional Mock-up Units) créées avec ASCMO.
Les FMU sont faciles à utiliser car vous n'avez qu'à assigner les signaux d'entrée requis. Les sorties calculées sont disponibles dans l'Explorateur de variables et elles peuvent être utilisées comme des signaux normaux.

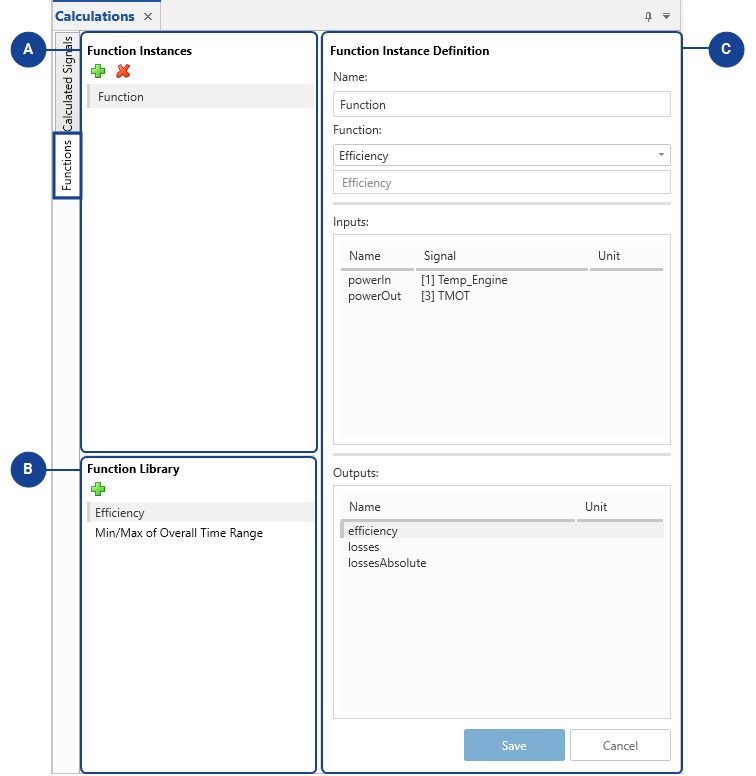

L'éditeur de fonctions comprend les zones suivantes :
|
N° |
Description |
|---|---|
|
|
Liste de toutes les instances Dès que vous avez créé votre propre instance de fonction, en sélectionnant une fonction prédéfinie et en lui attribuant des entrées, l'instance est affichée dans la zone Instances de fonction. |
|
|
Liste de toutes les fonctions Dans la Fonction librairie apparaît la liste de toutes les fonctions prédéfinies et les FMU chargées disponibles. |
|
|
Champs pour définir une instance Pour définir une instance, sélectionnez dans le menu déroulant l'une des fonctions disponibles. Pour créer un mappage entre signaux de mesure et entrées de fonctions, glissez et déposez les signaux de mesure dans le bloc Èntrées. Le bloc Sorties vous indique quels calculs la fonction prédéfinie choisie réalisera. |
