Instruments du diagramme à barres

Pour évaluer et comparer plusieurs signaux similaires à un moment donné, comme par exemple les tensions des cellules d'un système de batterie de véhicule électrique.

L'affichage peut être personnalisé en fonction des grandeurs physiques spécifiques (telles que les tensions, les températures, les pressions, etc.) à l'aide des paramètres des propriétés de l'instrument.

Avec les instruments de diagramme à barres, vous disposez des options suivantes :

• Pour obtenir une vue d'ensemble graphique de toutes les valeurs de signal des signaux individuels.
  La vue d'ensemble peut être basée sur les valeurs absolues du signal (Diagramme à barres de la valeur absolue) ou sur les écarts par rapport à la moyenne (Diagramme à barres delta).

• Une vue d'ensemble tabulaire triable (liste triable) vous permettant d'identifier facilement les signaux présentant les valeurs ou les écarts les plus élevés ou les plus bas.

• Une classification des signaux en groupes avec des valeurs de signal comparables (Liste de distribution des signaux).

• Signaux supplémentaires définissables par l'utilisateur

  • Par glisser-déposer, d'autres signaux pertinents peuvent être ajoutés à la zone de résumé. Dans la fenêtre Propriétés, le nom affiché, les décimales et l'unité peuvent être adaptés. En outre, les signaux ajoutés peuvent être supprimés de la zone de résumé dans le Gestionnaire de configuration .

Tous les instruments du diagramme à barres affichent toujours les valeurs pour un moment précis.

Tous les instruments du diagramme à barres prennent en charge les possibilités de synchronisation des instruments de MDA.

Note
Un signal ne peut être attribué qu'une seule fois à chaque instrument du diagramme à barres.

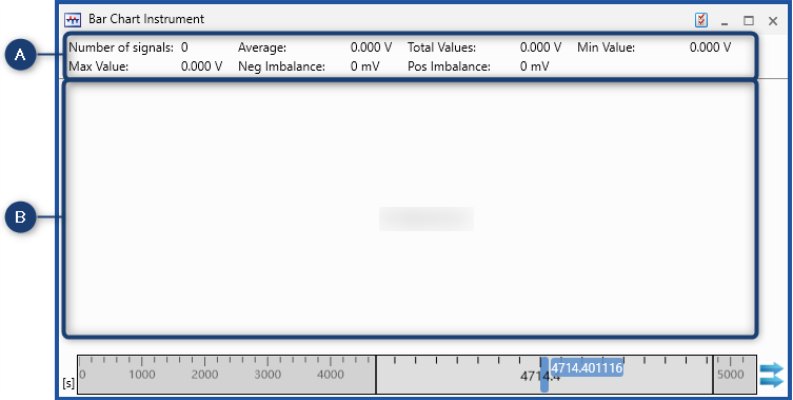

Les instruments du diagramme à barres comprennent les éléments suivants :

N°	Description
	Zone Résumé
	Vue spécifique de l'instrument

Zone Résumé

Dans la fenêtre Propriétés, vous pouvez personnaliser la zone Résumé et définir les éléments suivants.

Par défaut, la zone Résumé affiche les informations suivantes :

Nombre de signaux

Affiche le nombre de signaux attribués à l'instrument.

Moyenne

Affiche la valeur moyenne de tous les signaux attribués à l'instrument.

Total

Affiche la valeur totale de tous les signaux attribués à l'instrument.

Minimum

Affiche la valeur minimale de tous les signaux attribués à l'instrument.

Maximum

Affiche la valeur maximale de tous les signaux attribués à l'instrument.

Écart négatif

Affiche l'écart négatif le plus élevé par rapport à la valeur moyenne de tous les signaux attribués à l'instrument.

Écart positif

Affiche l'écart positif le plus élevé par rapport à la valeur moyenne de tous les signaux attribués à l'instrument.

Dans la fenêtre Propriétés vous pouvez personnaliser la zone d'information et définir quelles des entrées énumérées ci-dessus vous voulez voir et, si vous le souhaitez, la renommer en conséquence.

• Des signaux supplémentaires peuvent être affectés à la zone de résumé d'un diagramme à barres grâce à la fonction « glisser-déposer ».

• Le nom affiché de la nouvelle entrée peut être défini dans les propriétés de l'instrument.

• Il est possible d'attribuer aussi bien des signaux enregistrés que des signaux calculés.

• L'entrée peut être déplacée dans le Gestionnaire de configuration.
