Vorschauen anzeigen

Die Vorschau erlaubt Ihnen schnell durch die KonfigurationClosed Element, das Daten aus einer Datenquelle, Metadaten (Beschreibungen und Kommentare) und Visualisierungen (Ebenen, Instrumente, Variablenauswahl, Eigenschaftseinstellungen) kombiniert. zu navigieren und zeigt das für Sie relevante InstrumentClosed Widget, das für die Visualisierung oder Bearbeitung von Daten genutzt wird (z.B. Oszilloskop oder Tabelle). an. Wenn die Anzeige eines Instruments aktuell scrollt, zeigt auch die Vorschau diese Bewegung an. Einschränkungen Ihrer Grafikkarte können einen Einfluss auf die Leistung dieser Funktion haben.

Sie können die folgenden Aktionen ausführen:

Vorschau über die Ebenen-Taskleiste anzeigen

In der Taskleiste am unteren Ende der EbeneClosed Tab für die Anzeige von Instrumenten. sind alle Instrumente des gleichen Typs mit dem gleichen Symbol repräsentiert. Es werden nur Instrumente der aktuell ausgewählten Ebene angezeigt.

  1. Wenn die Ebenen-Taskleiste momentan ausgeblendet ist, blenden Sie sie wieder ein. Weitere Informationen finden Sie unter Ebenen-Taskleiste aus- und einblenden.

  2. Fahren Sie auf der Ebenen-Taskleiste mit dem Cursor über das Symbol einer der Instrumente.

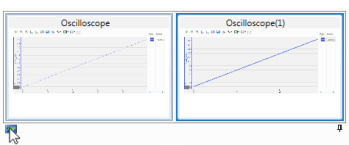

    Für alle Instrumente dieses Typs wird eine kleine Vorschau angezeigt. Wenn mehr Instrumente existieren als in der kleinen Vorschau angezeigt werden können, erscheinen Pfeile am linken und rechten Rand, welche Ihnen erlauben zum relevanten Instrument zu navigieren. Auch das Mausrad kann für die Navigation verwendet werden.

  3. Fahren Sie mit dem Mauszeiger über die Vorschau einer der Instrumente.

    Eine große Vorschau in tatsächlicher Größe wird über der kleinen Vorschau angezeigt.

  4. Um das Instrument in den Vordergrund der Konfiguration zu bewegen, klicken Sie auf die kleine oder vergrößerte Vorschau.

Ebenen-Taskleiste aus- und einblenden

  1. Unten am Konfigurationsfenster klicken Sie .

    Für alle Ebenen der Konfiguration ist die Ebenen-Taskleiste auf automatisches Ausblenden eingestellt.

  2. Um die Ebenen-Taskleiste auszublenden, fahren Sie mit dem Mauszeiger über die graue Linie und klicken Sie .
