Balkendiagramm-Instrumente

Zum Auswerten und Vergleichen mehrerer gleichartiger Signale zu einem Zeitpunkt, z. B. der Zellspannungen eines elektrischen Fahrzeugbatteriesystems.

Die Anzeige kann über die Einstellungen in den Geräteeigenschaften an die spezifischen physikalischen Größen (wie Spannungen, Temperaturen, Drücke usw.) angepasst werden.

Bei der Verwendung der Balkendiagramm-Instrumente haben Sie die folgenden Möglichkeiten:

  • Um einen grafischen Überblick über alle Signalwerte der einzelnen Signale zu erhalten.
    Die Übersicht kann auf Basis der absoluten Signalwerte (Balkendiagramm (Absolut)) oder der Abweichungen vom Mittelwert (Balkendiagramm (Differenz)) erfolgen.

  • Eine sortierbare tabellarische Übersicht (sortierbare Liste), so dass Sie die Signale mit den höchsten oder niedrigsten Werten oder Abweichungen leicht identifizieren können.

  • Eine Klassifizierung der Signale in Gruppen mit vergleichbaren Signalwerten (Signalverteilung).

  • Benutzerdefinierte Zusatzsignale

    • Per Drag and Drop können weitere relevante Signale in den Übersichtsbereich eingefügt werden. Im Fenster Eigenschaften können der angezeigte Name, die Dezimalstellen und die Einheit angepasst werden. Außerdem können hinzugefügte Signale aus dem Übersichtsbereich im Konfigurationsmanager entfernt werden.

Alle Balkendiagramm-Instrumente zeigen immer Werte für einen bestimmten Zeitpunkt an.

Alle Balkendiagramm-Instrumente unterstützen die Instrumentensynchronisationsmöglichkeiten von MDA.

Info

Jedem Balkendiagramm-Instrument kann nur einmal ein Signal zugewiesen werden.

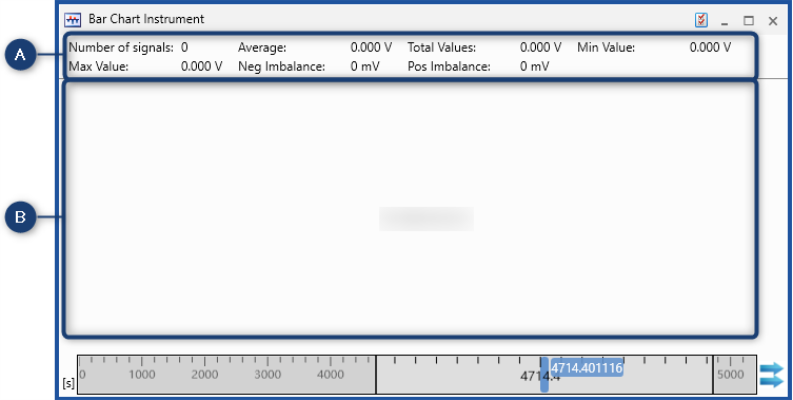

Die Instrumente des Balkendiagramms enthalten Folgendes:

Nr.

Beschreibung

Zusammenfassung Bereich

Spezifische Instrumentenansicht

Zusammenfassung Bereich

Im Fenster Eigenschaften können Sie den Übersichtsbereich anpassen und die folgenden Elemente definieren und festlegen.

Standardmäßig zeigt der Zusammenfassungsbereich die folgenden Informationen an:

Anzahl von Signalen

Zeigt die Anzahl der Signale an, die dem Gerät zugewiesen sind.

Mittelwert

Zeigt den Durchschnittswert aller dem Gerät zugewiesenen Signale an.

Insgesamt

Zeigt den Gesamtwert aller dem Gerät zugewiesenen Signale an.

Minimum

Zeigt den Mindestwert aller dem Gerät zugewiesenen Signale an.

Maximum

Zeigt den Höchstwert aller dem Gerät zugewiesenen Signale an.

Negative Abweichung

Zeigt die höchste negative Abweichung vom Mittelwert aller dem Gerät zugeordneten Signale an.

Positive Abweichung

Zeigt die höchste positive Abweichung vom Mittelwert aller dem Gerät zugeordneten Signale an.

Im Fenster Eigenschaften können Sie den Übersichtsbereich anpassen und festlegen, welche der oben aufgeführten Einträge Sie sehen möchten, und diese, falls gewünscht, entsprechend umbenennen.

  • Über die Funktion "Drag and Drop" können dem Übersichtsbereich eines Balkendiagramminstruments weitere Signale zugewiesen werden.

  • Der angezeigte Name des neuen Eintrags kann in den Instrumenteneigenschaften festgelegt werden.

  • Es können sowohl aufgezeichnete als auch berechnete Signale zugeordnet werden.

  • Der Eintrag kann im Konfigurationsmanager verschoben werden.
