Cables
Power Cord

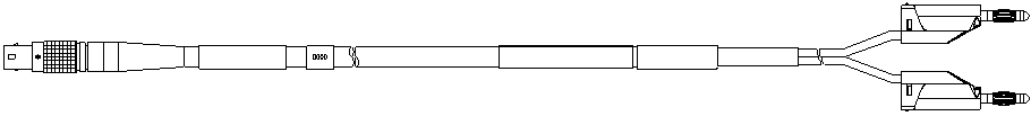

CBP160.1-0,5m with Banana Connector
CBP160.1-0m5 is a power cord with banana connector for connection of the ES570.1 to an external power supply (e.g. lab power supply).
|
Order name |
Length |
Order number |
|---|---|---|
|
CBP160.1-0m5 |
0.5 m |
F 00K 112 241 |

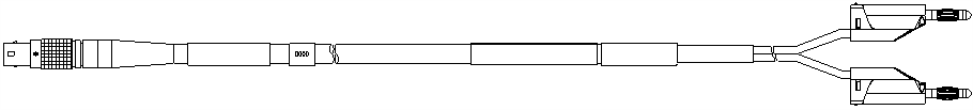

CBP1605.1-0,5m with Safety Banana Connector
CBP1605.1-0m5 is a power cord with safety banana connector for connection of the ES570.1 to an external power supply (e.g. lab power supply).
|
Order name |
Length |
Order number |
|---|---|---|
|
CBP1605.1-0m5 |
0.5 m |
F 00K 112 242 |

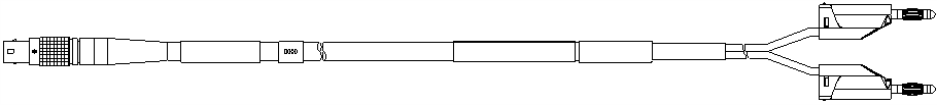

CBP120-2
Power supply cable with standard banana plugs
|
Side A
|
|
|
Side B
|
|
|---|---|---|---|---|
|
Pin |
Signal |
|
Plug |
Signal |
|
1 |
UBATT |
|
red |
UBATT |
|
2 |
Ground |
|
black |
Ground |
|
Order name |
Short name |
Order number |
|---|---|---|
|
Power Supply Cable, Lemo 1B FGJ Banana (2fc-2mc), 2 m |
CBP120-2 |
F 00K 102 584 |

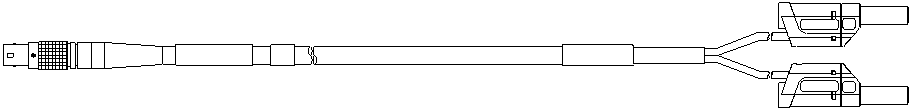

CBP1205
Power supply cable with safety banana plugs
|
Side A
|
|
|
Side B
|
|
|---|---|---|---|---|
|
Pin |
Signal |
|
Plug |
Signal |
|
1 |
UBATT |
|
Red |
UBATT |
|
2 |
Ground |
|
Black |
Ground |
|
Order name |
Short name |
Order number |
|---|---|---|
|
Power Supply Cable, Lemo 1B FGJ – Safety Banana (2fc-2mc), 2 m |
CBP1205-2 |
F 00K 110 023 |
|
Note |
|---|
|
Power supply cables with safety banana plug are suitable only for connection to voltage sources with safety socket. |
CBE550.1-3
Harting iX – RJ45 Host to PC
|
Side A |
|
|
Side B |
|
|---|---|---|---|---|
|
Pin |
Signal |
|
Pin |
Signal |
|
1 |
BI_DA+ |
|
3 |
BI_DB+ |
|
2 |
BI_DA- |
|
6 |
BI_DB- |
|
4 |
BI_DC+ |
|
7 |
BI_DD+ |
|
5 |
BI_DC- |
|
8 |
BI_DD- |
|
6 |
BI_DB+ |
|
1 |
BI_DA+ |
|
7 |
BI_DB- |
|
2 |
BI_DA- |
|
9 |
BI_DD+ |
|
4 |
BI_DC+ |
|
10 |
BI_DD- |
|
5 |
BI_DC- |
|
Housing |
Shield |
|
||
|
3, 8 |
NC |
|
|
|
|
Order name |
Short name |
Order number |
|---|---|---|
|
Ethernet connection cable, Harting iX – RJ45 (10mc-8mc), 3 m |
CBE550.1-3 |
F 00K 114 871 |
CBE570.1-3
Harting iX – Lemo GBit, cable for connecting to ETAS Gbit-coded plugs, e.g. ES8xx
|
Side A |
|
|
Side B |
|
|---|---|---|---|---|
|
Pin |
Signal |
|
Pin |
Signal |
|
1 |
BI_DA+ |
|
5 |
BI_DB+ |
|
2 |
BI_DA- |
|
4 |
BI_DB- |
|
4 |
BI_DC+ |
|
7 |
BI_DD+ |
|
5 |
BI_DC- |
|
6 |
BI_DD- |
|
6 |
BI_DB+ |
|
1 |
BI_DA+ |
|
7 |
BI_DB- |
|
8 |
BI_DA- |
|
9 |
BI_DD+ |
|
3 |
BI_DC+ |
|
10 |
BI_DD- |
|
2 |
BI_DC- |
|
Housing |
Shield |
|
Housing |
Shield |
|
3, 8 |
NC |
|
9, 10 |
NC |
|
Order name |
Short name |
Order number |
|---|---|---|
|
Ethernet connection cable, Harting iX – Lemo (10mc – 10mc), 3 m |
CBE570.1-3 |
F 00K 114 873 |
CBEB510.1-3
For evaluating shielded vehicle networks
Equip the cable with a connector suitable for your application.
|
Side A
|
|
Side A |
|
|---|---|
|
Pin |
Signal |
|
1 |
BI_DA+ |
|
2 |
BI_DA- |
|
Housing |
Shield |
|
Order name |
Short name |
Order number |
|---|---|---|
|
Shielded Automotive Ethernet connection cable, Harting T1 x Open Wire (2mc - 1x 2c), 3m |
CBEB510.1-3 |
F 00K 114 874 |

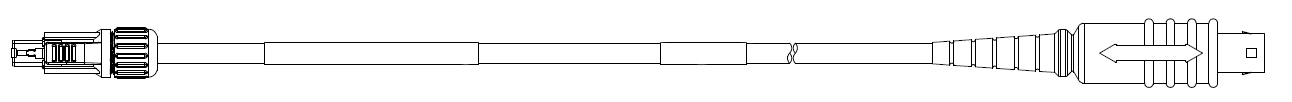

CBEB522.1-3
Cable for connecting to a BR_XETK equipped with a CBAM290 or CBAM295 cable
|
Side A
|
Side B
|
|
Side A |
|
|
Side B |
|
|---|---|---|---|---|
|
Pin |
Signal |
|
Pin |
Signal |
|
1 |
BI_DA+ |
|
2 |
BR+ |
|
2 |
BI_DA- |
|
1 |
BR- |
|
Housing |
Shield |
|
Housing |
Shield |
|
Order name |
Short name |
Order number |
|---|---|---|
|
Shielded Automotive Ethernet connection cable, Harting T1 x Lemo FGA 1B (2mc - 2mc), 3m |
CBEB522.1-3 |
F 00K 114 875 |
CBAV510.1-3
Cable for connecting the wake-up signal from the target device to the ES570.1 module
|
Side A
|
Side B
|
|
Side A |
|
Side B |
|
|---|---|---|---|
|
Pin |
Signal |
|
without plug |
|
1 |
LED+ |
|
- |
|
2 |
LED− |
|
- |
|
Housing |
Shield |
|
|
|
Order name |
Short name |
Order Number |
|---|---|---|
|
Wake Up synchronization cable, Lemo 0B FGG – 1 x Open Wire (2mc – 1 x 2c), 3m |
CBAV510.1-3 |
F 00K 115 099 |
