Optimize Grid

Optimization ステップ > > Optimize Grid

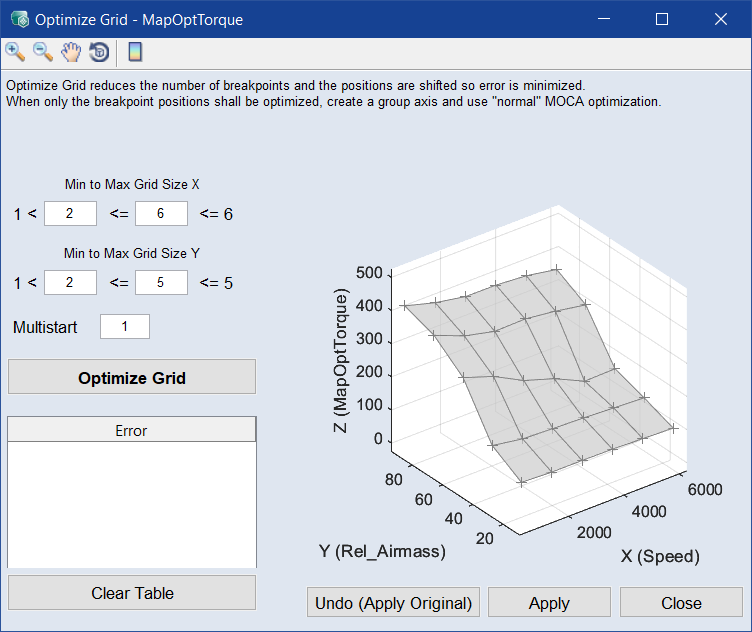

Optimize Grid ウィンドウには以下のエレメントが含まれます。

ツールバー

	Zoom In	プロットをクリックすると表示が拡大されます。
	Zoom Out	プロットをクリックすると表示が縮小されます。
	Pan	プロットをウィンドウ内で移動させることができます。
	Rotate 3D	プロットを3次元空間の全方向に回転させることができます。
	Insert Colorbar	相関のスケールを表すカラーバーを表示します。

"Min to Max Grid Size X"／"Min to Max Grid Size Y"

注記
Min to Max Grid Size Y 領域は、マップの場合のみ使用されます。

X軸とY軸のグリッドポイントの最小数（x_min、y_min）と最大数（x_max、y_max）を入力します。

最適化処理において、いくつかのマップ／カーブが演算されます。

カーブ	x_min / x_min+1 / ../ x_max
マップ	x_min,y_min / x_min,y_min+1 / .../ x_min,y_max / x_min+1, y_min / x_min+1,y_min+1 / .../ x_max,y_max

Multistart

各マップ／カーブの演算の反復回数を指定します。

Optimize Grid

マップ／カーブの最適化を開始します。

最適化テーブル

最適化の結果が表示されます。

Grid	グリッドの数
Error	L2正規化として求められる誤差（測定された二乗誤差の積分値の平方根） 計算されたマップ／カーブのシグマ

Clear Table

最適化テーブルに表示されたデータをすべて消去します。

プロット領域

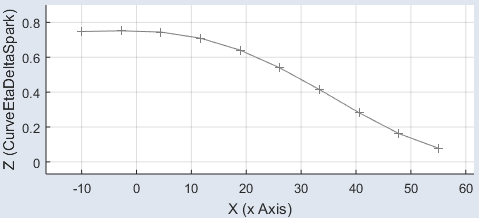

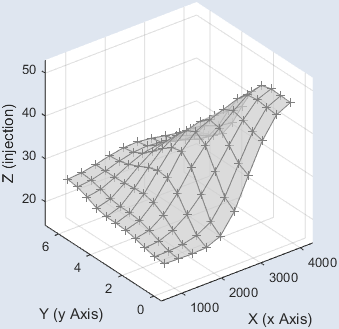

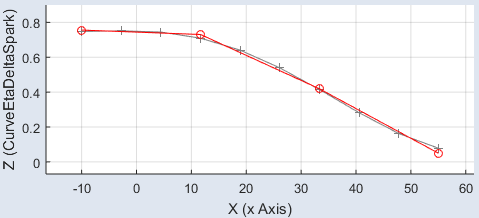

オリジナルのマップ／カーブと、演算されたマップ／カーブ（最適化テーブル内で選択されているもの）がプロット表示されます。

Undo (Apply Original)

オリジナルのパラメータに戻します。

Apply

最適化テーブル内で選択されているマップ／カーブバージョンをパラメータに適用します。

Close

Optimize Grid ウィンドウを閉じます。

参照

マップ／カーブのグリッドを最適化する
