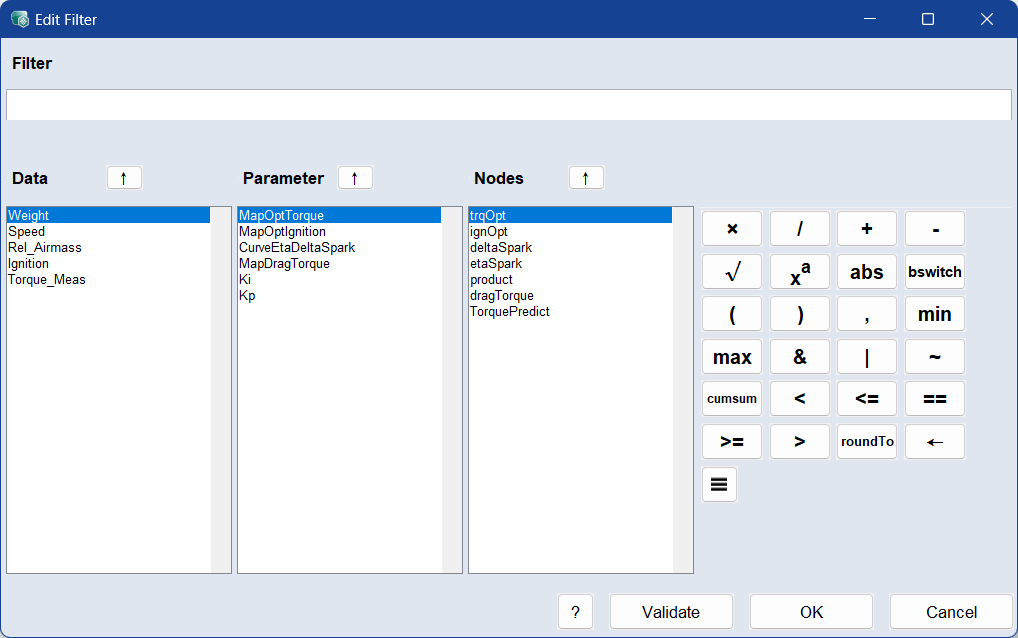

Edit Filter

演算子（*、/、+、-）を式に挿入します。

これにより、要素ごとの加減乗除演算が行われます。

平方根演算子 sqrt( を式に挿入します。式の末尾には ) が必要です。

演算子 ^ を式に挿入します。

x^y は、行ごとに x を y 乗するものです。

絶対値演算子 abs( を式に挿入します。式の末尾には ) が必要です。

例abs(-3) => 3

演算子 bswitch( を式に挿入します。式の末尾には ) が必要です。

要素ごとのバイナリスイッチ：

y = bswitch (x, a, b)

y = a for x <= 0

y = b for x > 0

例bswitch (%speed% > 2000, %Y_1%, %Y_2%)

演算子 multiswitch( を式に挿入します。式の末尾には ) が必要です。

複数の入力要素から選択するセレクタです。

セレクタは1ベースのインデックスを使用します。

y = multiswitch (selector, x1, x2, x3,…)

y[n] = x1[n] for selector[n] = 1

y[n] = x2[n] for selector[n] = 2

y[n] = x3[n] for selector[n] = 3

例­
y = multiswitch (selector, x1, x2)
Selector = [2, 1, 2]
x1=[10, 20, 30]
x2 = [100, 200, 300]
y = [100, 20, 300]

開き括弧／閉じ括弧を式に挿入します。

カンマを式に挿入します。

演算子 min( / max( を式に挿入します。式の末尾には ) が必要です。

min = 2つの入力の最小値

max = 2つの入力の最大値

例min(%in1%, %in2%), max(%in1%, %in2%)

要素ごとのAND（論理積）を求める演算子 & を式に挿入します。

例%Speed% > 2000 & %Load% > 6

要素ごとのOR（論理和）を求める演算子 | を式に挿入します。

例%Speed% > 2000 | %Load% > 6

NOT（論理否定）演算子 ~ を式に挿入します。

例 ~(%x1% & %x2%)

数値列の累積和を求める演算子 cumsum( を式に挿入します。式の末尾には ) が必要です。

例cumsum(%y%): [1 2 4] ≥ [1 3 7]

演算子 <、<=、==、>=、> を式に挿入します。

ノードを特定の離散値に丸める演算子 roundToDiscreteValues( を式に挿入します。式の末尾には ) が必要です。

演算子を挿入した後、離散パラメータを選択して値を入力します。構文は以下のとおりです：

roundToDiscreteValues(node, [value1, value2, ...])

例

式のフィールド内の最後のエントリを削除します（backspace）。

以下の演算子がサポートされています。バーガーメニュー（）から選択するか、または手入力します：

自然対数（底がe）。

例log(exp(2)) => 2

常用対数（底が10）。

例log10(10^2) => 2

オイラー数のべき乗ex。

例exp(1)) => 2.718

三角関数 － 入力はラジアン単位です。

例sin(3.1416) ~> 0

四象限逆正接関数 － 入力はラジアン単位です。

例atan2(%id%, %iq%)

信号をnタイムステップ分遅らせます。信号の先頭部分にはゼロが充填されます。

例delayseq([1; 2; 3; 4;], 2) => [0; 0; 1; 2]

MATLAB^®関数 bitget は指定位置（bitPos）のビット値を返します。

例

以下のような表記もサポートされています：

多次元ベクトルを作成します。1つのベクトルは、y = z(:, 2)で抽出できます。これは、たとえばサブ関数が複数のノードやベクトルを返す必要がある場合に役立ちます。

ゼロのベクトルを作成します。
