実験計画の可視化

計画データは、グラフやテーブルで表示して、いつでも評価することができます。

チュートリアルを実行する際に、本項の実験計画の可視化は必須ではありません。ステップ2：範囲制限（"Constraints"）に進むことができます。

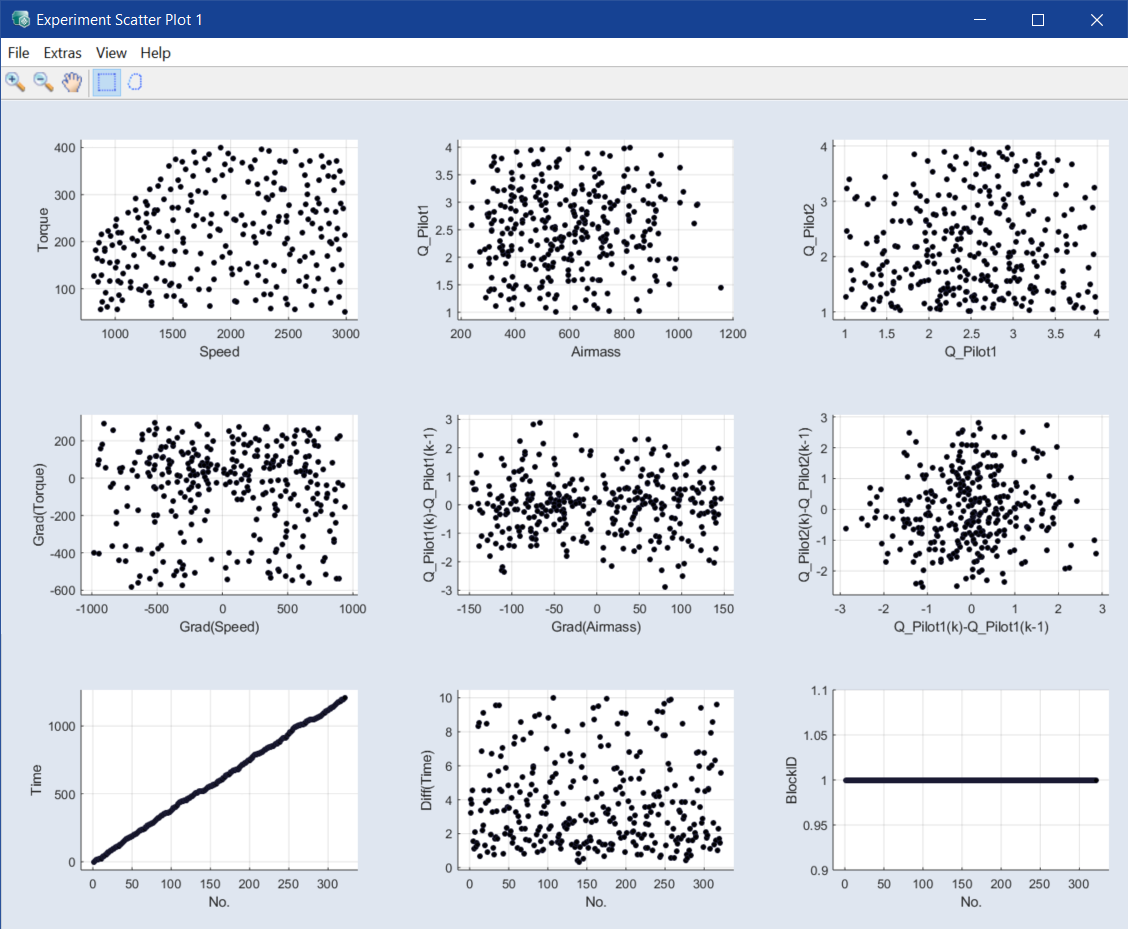

実験計画を散布図で表示する

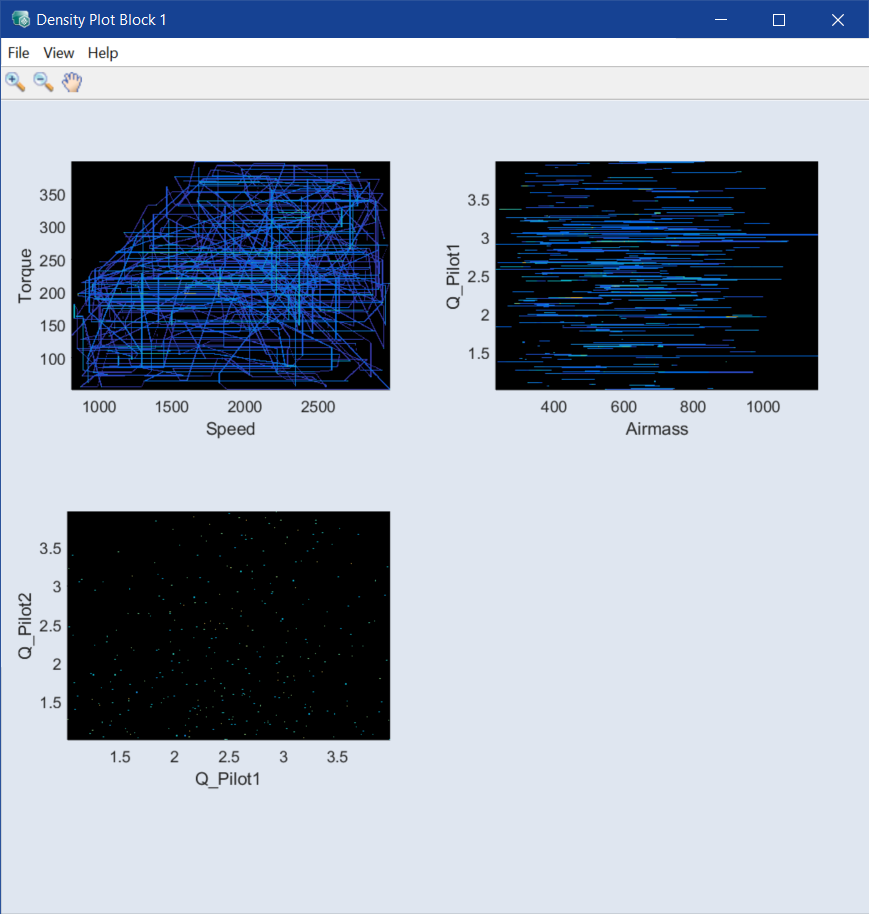

実験計画を密度プロット（Density Plot）で表示する

密度プロットには実験計画の軌跡が表示され、実験計画のダイナミクスが可視化されます。軌跡の明暗で各点に留まる頻度がわかります。つまり、より明るい点は、実験計画において留まる頻度がより高い点であることを示します。この表示は時間には依存しません。

測定計画のデータを密度プロットに表示するには、ASCMO-DYNAMIC ExpeDesメインウィンドウで View > Density Plot を選択します。
Density Plot ウィンドウに表示する軸を指定するには、View > Select Axes を選択します。

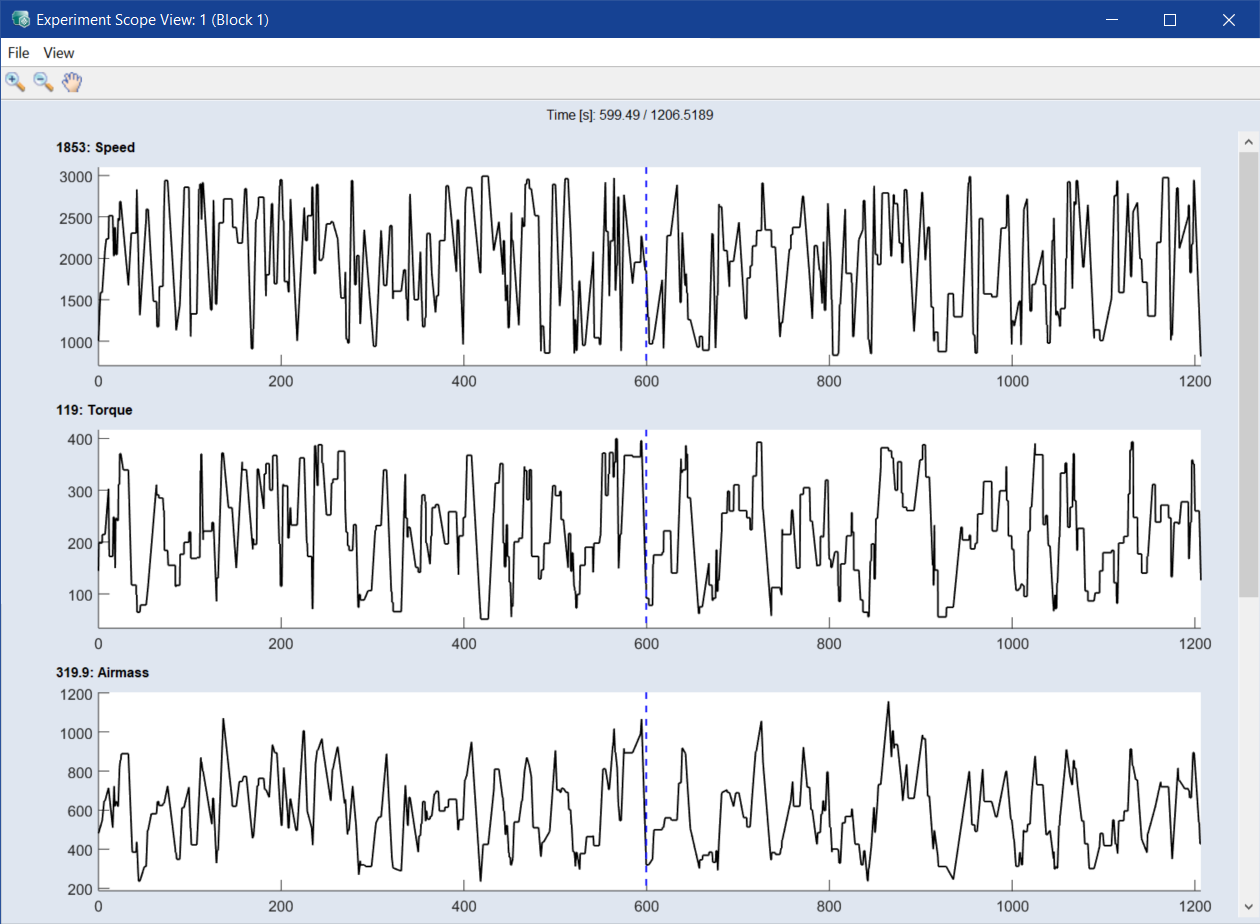

実験計画を時間軸ビュー（Scope View）で表示する

実験計画のデータを時間軸に沿ってプロット表示するには、ASCMO-DYNAMIC ExpeDesメインウィンドウで View > Scope View を選択します。

注記
時間軸に沿ったプロットをクリックすると、その位置（時間）の値が表示されます。マウスの左ボタンを押し下げて、時間依存の値を時間軸に沿って連続的に取得することができます。

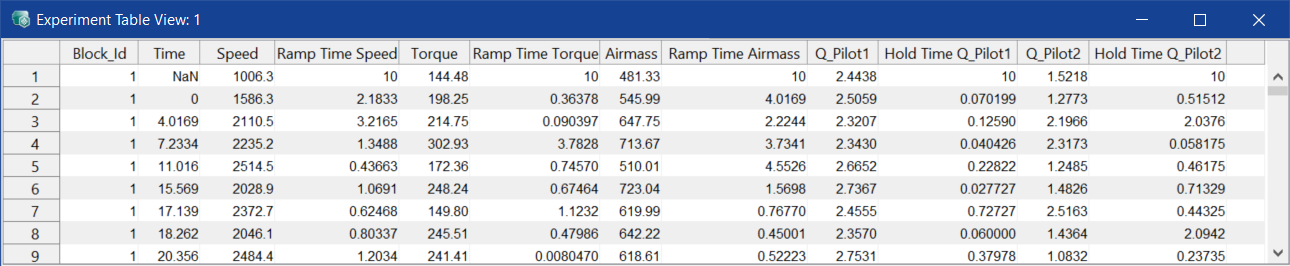

実験計画をテーブルで表示する
