ステップ3：入力の圧縮（"Input Compression"）

このステップでは、測定空間の各領域ごとに測定ポイントを圧縮することができます。

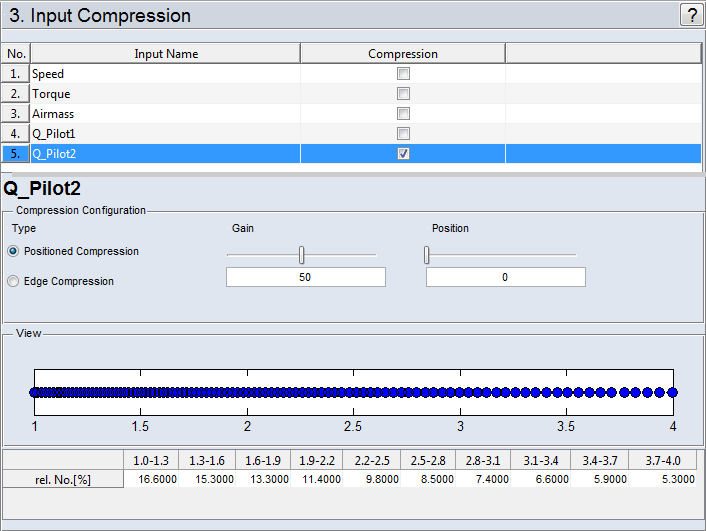

圧縮を行う入力を選択するには、リスト内の "Compression" 列をオンにします。この下の領域には、リストで選択されている入力の内容が表示されます。

"Compression Configuration" 領域

圧縮には2つのタイプ（"Type"）があります。

• Positioned Compression

  このメソッドでは、自由に選択可能な1点に向けて圧縮が行われます。

  • "Gain" スライダ

    "Position" で指定されている中心に向かう圧縮の度合い

  • "Position" スライダ

    圧縮の中心位置

• Edge Compression

  測定範囲の一方または両方の端に向けて圧縮が行われます。

  • "Gain" スライダ

    圧縮の度合い

  • "Position" オプション

    圧縮は、左端（Left Edge）、右端（Right Edge）、両端（Both Edges）のいずれかの方向に行われます。

"View" 領域

この領域には、測定ポイントの位置がグラフィカルに表示され、設定された圧縮のようすがわかります。テーブルには、圧縮により得られた各区間の測定ポイント数の割合（"rel. No.[%]" 行）が表示されます。

例：

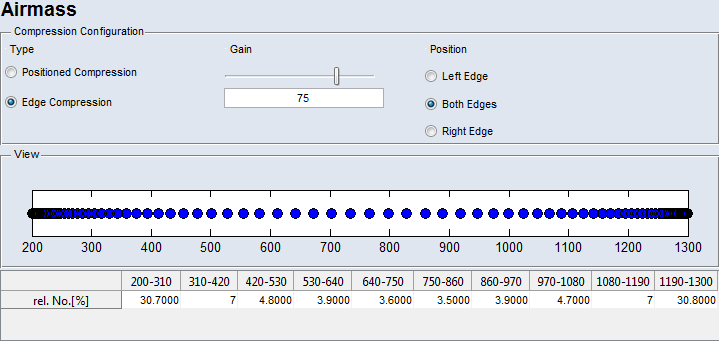

下図では、測定値が、測定範囲の両端に向けてゲイン75で圧縮されています。

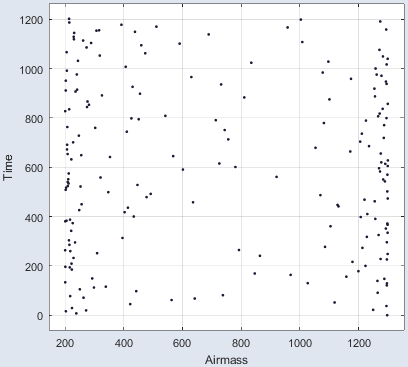

圧縮の結果、散布図は以下のようになります。



チュートリアル（ステップ3：入力の圧縮）を参照してください。
