"Select a conversion rule" ウィンドウ

このウィンドウを開くには、ASCMO Cycle Generatorメインウィンドウで Conversion Rules → Configure Conversion Rule を選択します。

開く"Select a conversion rule" ウィンドウには以下のエレメントが含まれます。

変換規則リスト

変換規則テンプレート（Simple Vehicle Model と External Conversion Rule）と、プロジェクトに含まれる変換規則が一覧表示されます。

注記

External Conversion RuleExternal Validation Rule テンプレートは、ETAS ASCMO Pコードバージョン（ASCMO_SDKライセンス）でのみ使用できます。

リスト最上部の "Search conversion rules" フィールドに文字列を入力して、表示をフィルタリングすることができます。

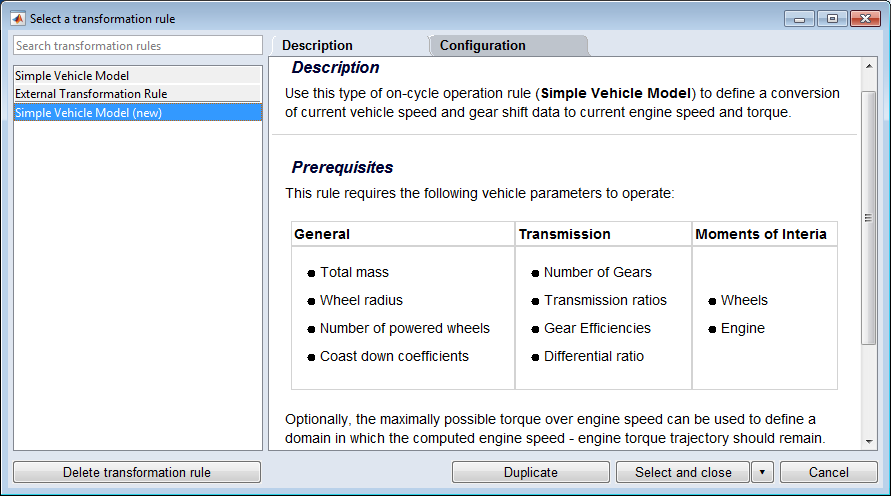

"Description" タブ

選択されている変換規則とそのコンフィギュレーションについての説明が表示されます。

注記

このタブに表示された情報は、必ずよくお読みください。
"Configuration" タブ

選択されている変換規則のプロパティが表示されます。

注記

変換規則のテンプレート（Simple Vehicle Model と External Conversion Rule）のプロパティを編集することはできません。Duplicate ボタンでテンプレートの空の複製を作成し、それを編集してください。

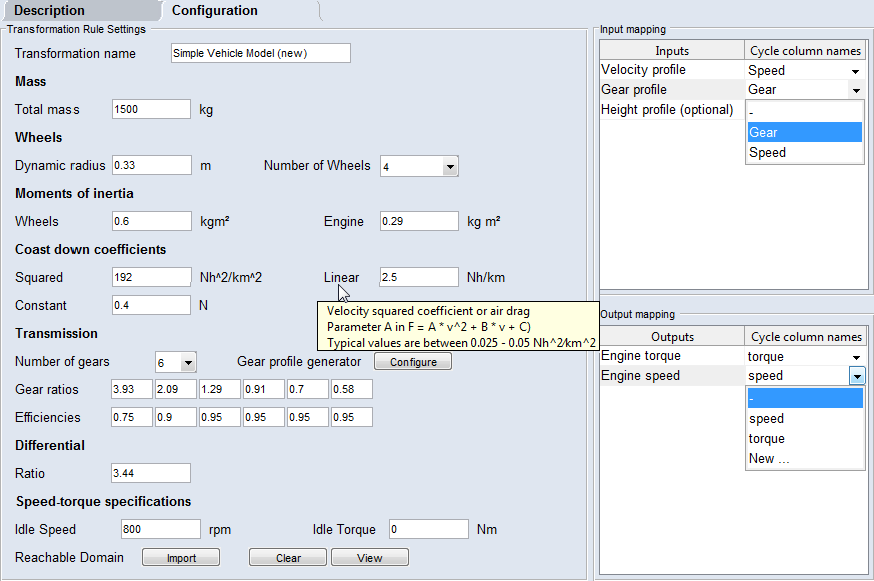

開くSimple Vehicle Model

  • "Conversion Rule Settings" 領域

    "Conversion Rule name" フィールド

    変換規則の名前を編集できます。

    この領域内のその他の内容は、選択されている変換規則のタイプに応じて異なります。各フィールドやオプションなどについての詳細は、ツールチップを参照してください。

  • "Input mapping" テーブル

    "Inputs" 列：変換規則の入力パラメータが一覧表示されます。"Cycle column names" 列：各パラメータを含む走行サイクルの列の名前を選択します。

  • "Output mapping" テーブル

    "Outputs" 列：変換規則の出力パラメータが一覧表示されます。"Cycle column names" 列：各パラメータを含める既存の走行サイクルの列を選択します。新しい列を作成することもできます。

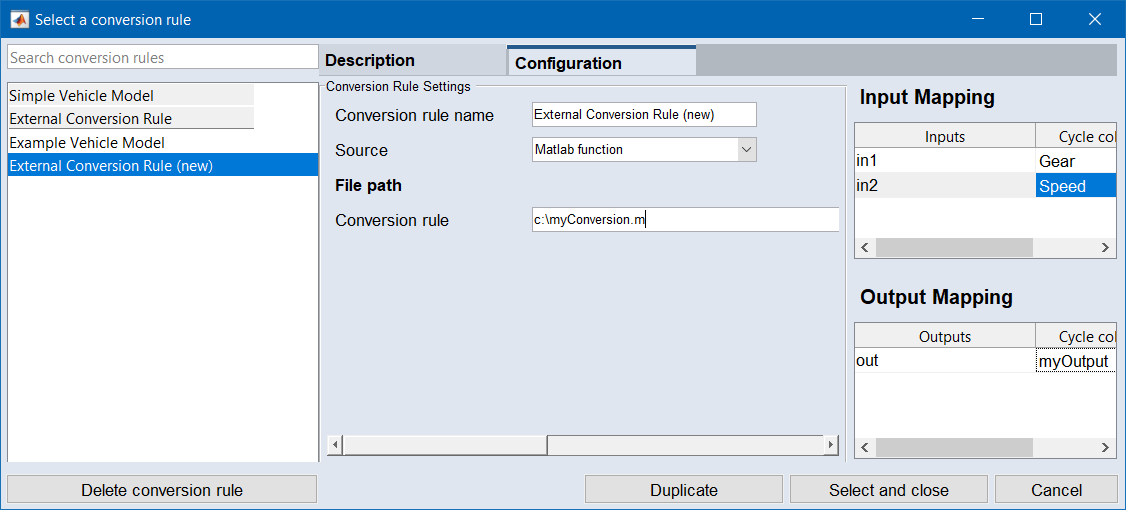

開くExternal Conversion Rule

  • "Conversion rule name" フィールド

    変換規則の名前

  • "Source" コンボボックス

    変換規則として使用できるソースタイプ（Matlab function など）を選択できます。

  • "File path" 領域

    外部変換規則が含まれるファイルの名前を入力（"Conversion rule" フィールド）または選択（Browse ボタン）します。使用できる拡張子は、"Source" コンボボックスの選択内容に応じて異なります。

  • "Input mapping" テーブル

    "Inputs" 列：変換規則の入力パラメータが一覧表示されます。

    "Cycle column names" 列：コンボボックスで、各パラメータを含む走行サイクルの列を選択します。

  • "Output mapping" テーブル

    "Outputs" 列：変換規則の出力パラメータが一覧表示されます。

    "Cycle column names" 列：コンボボックスで、各パラメータを含める既存の走行サイクルの列を選択します。New を選択して新しい列を作成することもできます。

Delete conversion rule

選択されている変換規則を削除します。一度に複数の変換規則を削除することはできません。

Duplicate

選択されている変換規則または変換規則テンプレートの複製を作成します。テンプレートは灰色の背景で表示されます。

テンプレートの複製は空の状態で生成され、既存の変換規則の複製には、オリジナルの変換規則の設定がすべて含まれます。

Select and close

現在編集中の変換規則を選択し、"Select a conversion rule" ウィンドウを閉じます。

Cancel

設定内容を破棄してウィンドウを閉じます。

参照

変換規則を作成する
