走行サイクルデータをインポートする

走行サイクルデータをインポートするには、以下のように操作します。

1. ASCMO Cycle Generatorメインウィンドウで、以下のいずれかを行います。

   • File → Import Cycles を選択します。

   • Import をクリックします。

   "ASCMO Data Import" ウィンドウとファイル選択ウィンドウが開きます。

2. ファイル選択ウィンドウで、インポートしたい走行データが含まれるファイルを選択し、開く をクリックします。

   ファイルの中に複数のワークシートが含まれている場合は、"Select Sheet" ウィンドウが開きます。

3. インポートするワークシートを選択して OK をクリックします。

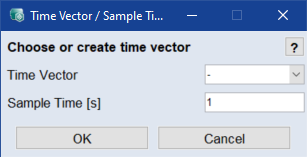

   "Time Vector / Sample Time" ウィンドウが開きます。



4. 以下のいずれかを行います。

   • "Time Vector" コンボボックスで、時間データを含む列を選択します。

   • "Sample Time" フィールドでサンプルタイム（秒単位）を指定します。

5. OK をクリックします。

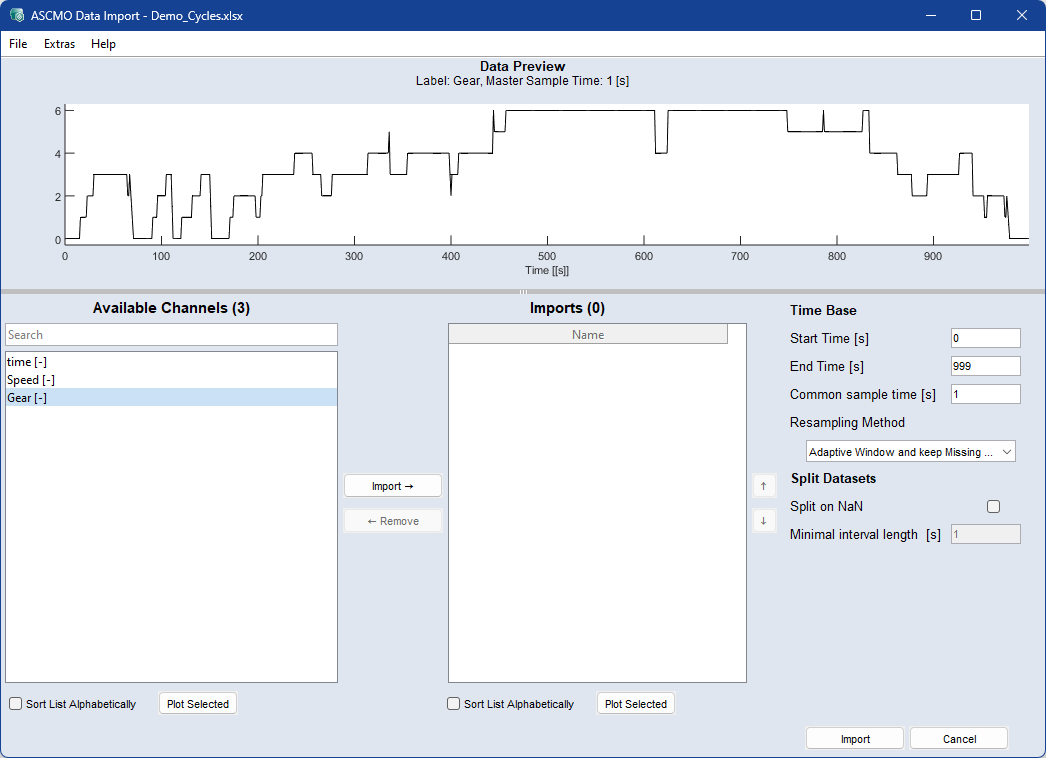

   ファイルの内容が "ASCMO Data Import" ウィンドウにロードされます。データとデータチャンネル名が表示されます。



6. "Available Data" リストから、インポートしたいデータチャンネルを選択します。

7. Import をクリックします。

   選択されている変数が "Import" リストに表示されます。

8. 必要に応じて、"Time Base" 領域の各フィールドを設定します。

9. OK をクリックしてインポート処理を開始します。

   走行サイクルデータがインポートされます。インポートが終了すると、"Cycle" 領域に走行サイクルが表示され、"Scope View" が開いて、インポートされた走行サイクルが表示されます。
