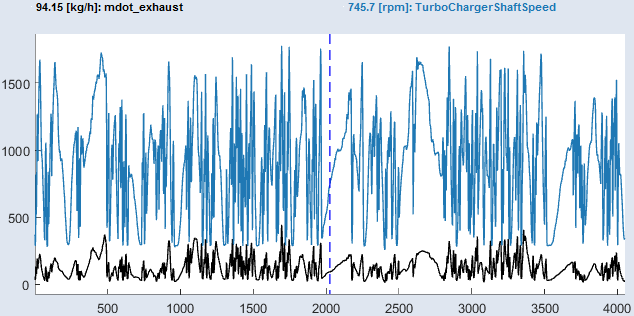

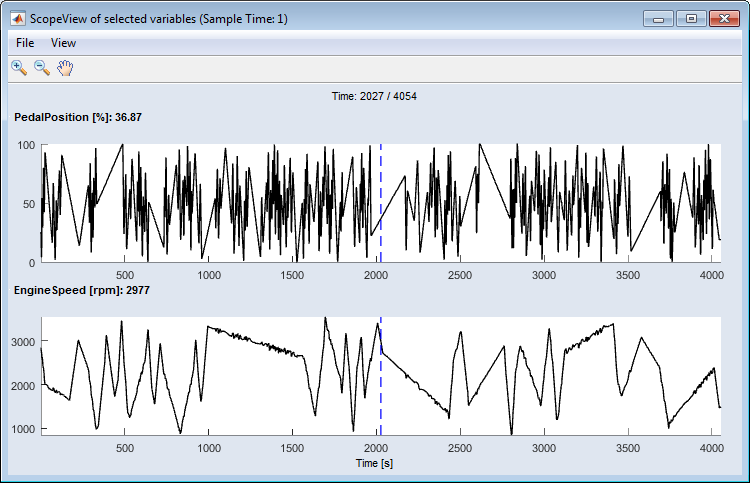

"Scope View" ウィンドウには、選択された変数が時間軸に沿ってプロット表示されます。1つのスコープビューに複数の変数を割り当てると、各変数はそれぞれ異なる色でプロットされます。
File
Close：ウィンドウを閉じます。
View
Signal Selection
Scope Signal Selection ウィンドウが開き、スコープに軸を割り当てることができます。
Set Time Range
Set Time Range ウィンドウを開き、時間軸の範囲を設定します。
ツールバー
使用できるツールバーボタンは、以下の表のとおりです。
Zoom In
プロットをクリックすると表示が拡大されます。
Zoom Out
プロットをクリックすると表示が縮小されきます。
Pan
プロットをウィンドウ内で移動させることができます。
Mouse selection in plot with rectangle
四角形の選択ツールでプロット内の領域を選択します。
Mouse selection in plot with lasso
投げ縄の選択ツールでプロット内の領域を選択します。
Update
ウィンドウ内のプロット表示を更新します。
参照
Scope Signal Selection
動的測定データを表示する
動的測定データをインポートする
