Anomaly Detection Scope View

Model メニュー > Anomaly Detection Scope View

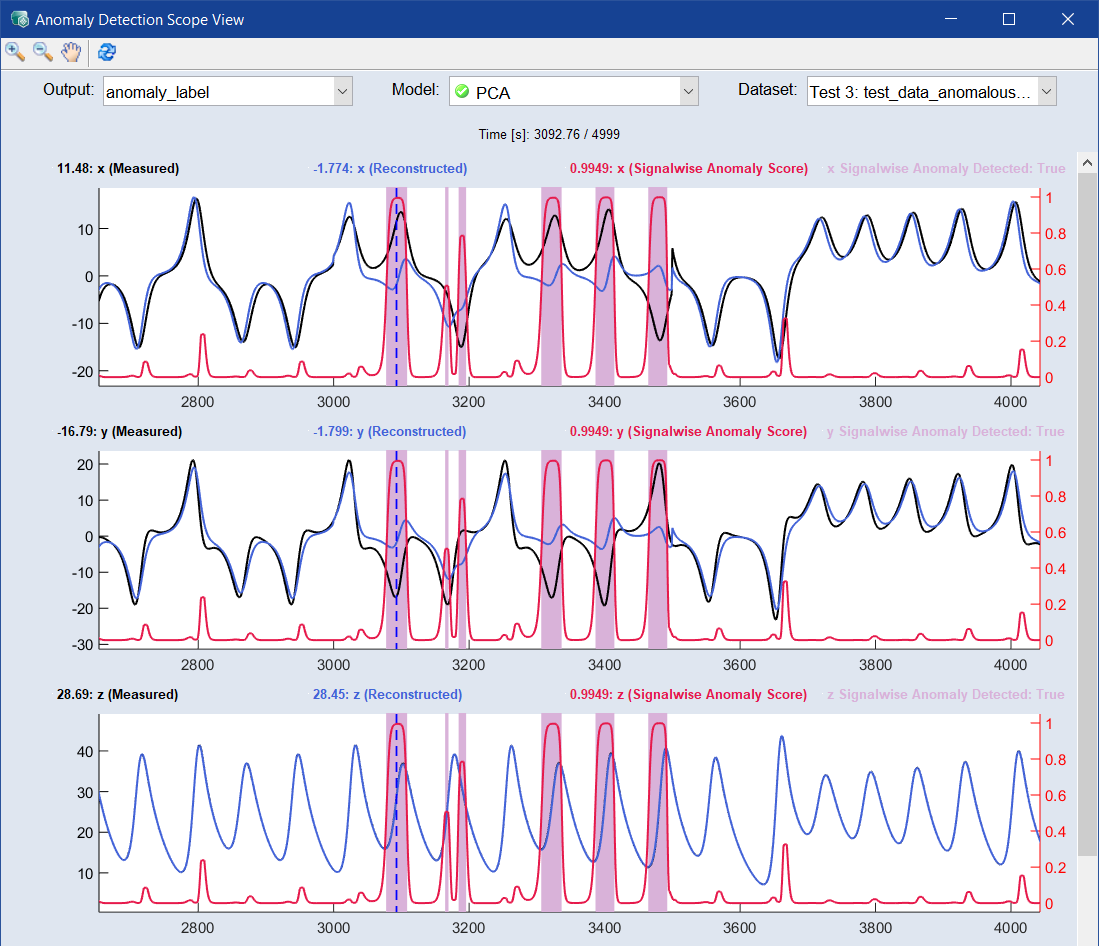

Anomaly Detection Scope View ウィンドウには以下のエレメントが含まれます。

ツールバー

	Zoom In	プロットをクリックすると表示が拡大されます。囲み線を描画して拡大します。
	Zoom Out	プロットをクリックすると表示が縮小されきます。
	Pan	プロットをウィンドウ内で移動させることができます。
	Update	ウィンドウ内のプロット表示を更新します。

ドロップダウンで、表示する出力、モデル、データセットを選択することができます。

各入力信号が個々のプロットで表示されます。最後のプロットには、出力と、異常の総スコアが表示されます。

プロット内の任意の場所をクリックすると、すべてのプロットにX軸カーソル（青の破線）が配置されます。それぞれのラインの正確なy値は、各プロットの上に表示されます。

Measured：黒いラインは測定されたデータを表します。

Reconstructed：青いラインは再構成されたデータを表します。

測定データと再構成データの差が異常を表しています。

Signalwise Anomaly Score：赤いラインは信号あたりの異常スコアを表します。

Signalwise Anomaly Detection：ピンクのバーが異常を表しています。

異常検出のしきい値は、Model Configuration ウィンドウの Rounding Threshold（Model > Configurations）で設定できます。デフォルト値は0.5です。平滑化ウィンドウでは、境界線がわずかに不鮮明になっています。

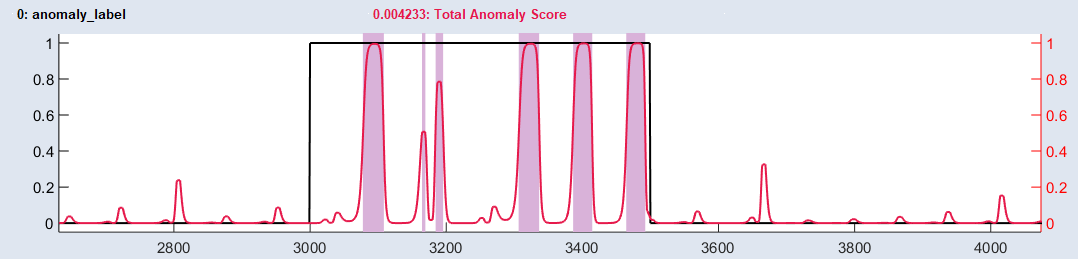

Last plot：

黒いラインは選択されている出力を表します。

Total Anomaly Score：最後のプロットの赤いラインが、全信号における異常の総スコアを表しています。
