GT‑SUITEへのエクスポート

GT-SUITEへのモデルエクスポートはCコードエクスポート機能の拡張バージョンで、ASCMO-DYNAMICモデルをGT-SUITEに直接ロードして使用することができます。モデル出力をGT-SUITEにエクスポートすると、モデル出力ごとにCファイルが1つずつ作成されます。

モデルをGT-SUITEにエクスポートする

• File > Export Model > GT-SUITE を選択します。

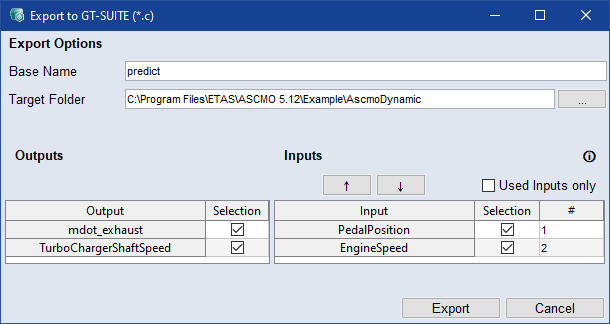

  "Export to GT-SUITE (*.c)" ウィンドウ



• ファイル名を定義するためのベース名（Base Name）とターゲットフォルダ（Target Folder）を設定します。ファイル名は <base name>_<output> となります。

• エクスポートする入力（Inputs）と出力（Outputs）をテーブルから選択します。エクスポートされるモデルに対して入力が渡される順番は、 ／ ボタンで変更できます。

  テーブル内では、Ctrl／Shift による標準的な選択機能が使用でき、また Lmb を押し下げたままカーソルをドラッグして複数のセルや行を選択することもできます。 エクスポートされるモデル内における各入力の位置は、♯ 列に表示されます。

  使用されている入力のみをエクスポートするには、Used Inputs Only を選択します。

• Export をクリックします。

• エクスポート処理が開始され、指定されたパスにファイルが保存されます。エクスポートフォルダへのリンクがログウィンドウに表示されます。
