測定データを表示する
インポートを実行する前に、インポートする測定データの内容をグラフィカルに表示して確認することができます。以下のように操作します。
-
"ASCMO Data Import" ウィンドウの Available Data リストで、確認したい変数を選択します（複数可）。
-
以下のいずれかを行います。
-
Plot Selected をクリックします。
-
Extras メニューから Plot Selected を選択します。
選択された変数の数に応じて、以下のようなウィンドウが開きます。
-

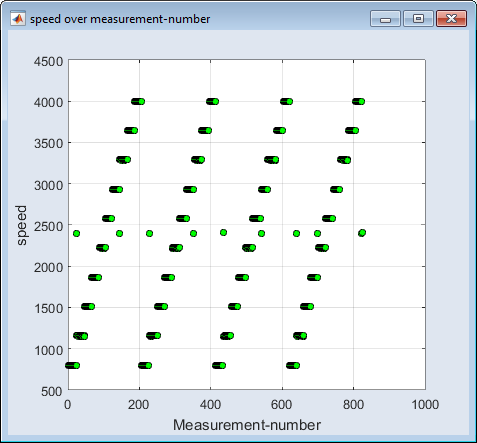

1個の場合：データ番号に対する測定データ（例：
番号に対するspeed） -

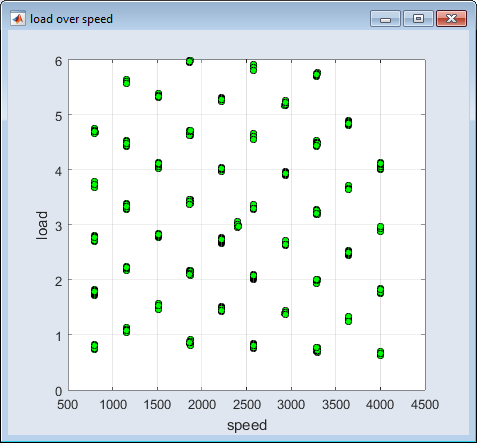

2個の場合： 1つの測定データに対するもう1つの測定データ（例：
speedに対するload） -

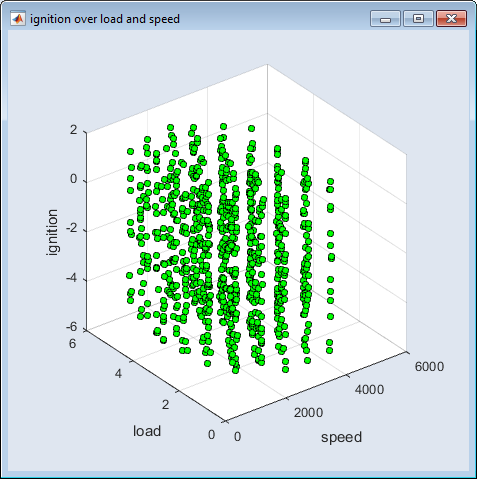

3個の場合： 2つの測定データで構成された面に対する1つの測定データ（例：
speed-load面に対する fuel_pressure） -

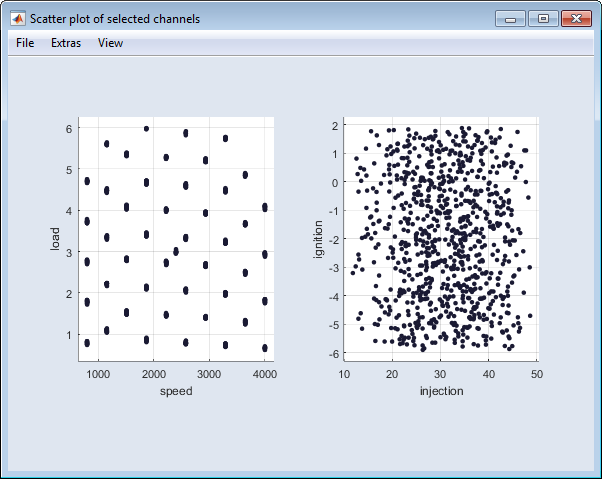

4個以上の場合：
一連の散布図
-
-
このウィンドウで、データの妥当性をチェックします。
