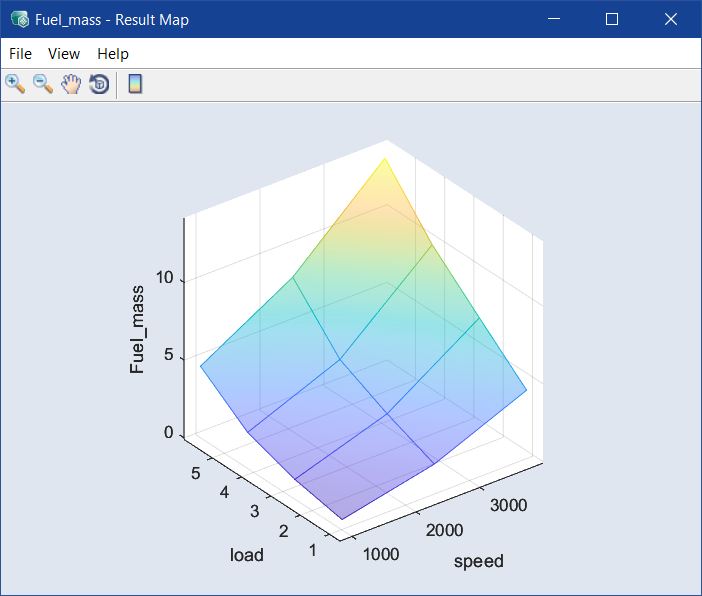

<output> Result Map

Calibration メニュー > Result Maps > <output>

この <output> Result Map ウィンドウには以下のエレメントが含まれます。

開くFile

  • Export

    この入力のマップをDCMファイルまたはCSVファイル（<project name>_CM_<input>.*）に保存します。

  • Copy to Clipboard

    プロットのビットイメージをクリップボードにコピーします。

  • Save as Image

    プロットイメージを画像ファイル（*.bmp、*.png、*.jpg）に保存します。

開くView

  • Visible Z-Range

    開くVisible Z-Range ウィンドウを開き、Z軸の表示範囲を変更します。

    注記

    Adjust ボタンは、カラーバーが表示されている場合にのみ使用できます。

  • Contour Mode

    3Dプロットにおける開く等高線の表示／非表示を切り替えます。

  • Contour Options

    注記

    このアイテムは Contour Mode がオンになっている場合にのみ有効になります。

    以下のサブメニューで等高線の表示設定を変更します。

    Contour Properties

    Contour Properties ウィンドウを開き、等高線のプロパティを調整します。

    Set labels manually

    開く等高線のみを表示し、十字カーソルを用いてラベルを挿入します。プロット上の任意の位置でクリックすると、等高線上にラベルが表示されます。

    挿入モードを終了するには、プロットの外側をクリックするか、カーソルをプロット外側に移動して <Esc> キーを押します。

  • Show Toolbar

    ウィンドウのツールバーの表示／非表示を切り替えます。

  • Show Cursor

    選択されている動作ポイントを示すカーソル（ピンクの点と黒いX印）の表示／非表示を切り替えます。

  • Prepare Print

    開くPrepare Print Options ウィンドウを開いて、プロット領域の外観を設定します。この設定は散布図ウィンドウを閉じるとリセットされます。

  • Show Single Result Bound

    単一目的最適化の目標として値の範囲が設定されている場合は、その内容がプロットに表示されます。

  • Show Global Optimization Bound

    グローバル最適化の目標として値の範囲が設定されている場合は、その内容がプロットに表示されます。

  • Driving Cycle

    走行サイクルが存在する場合は、プロット内に走行サイクルの軌跡を表示します。

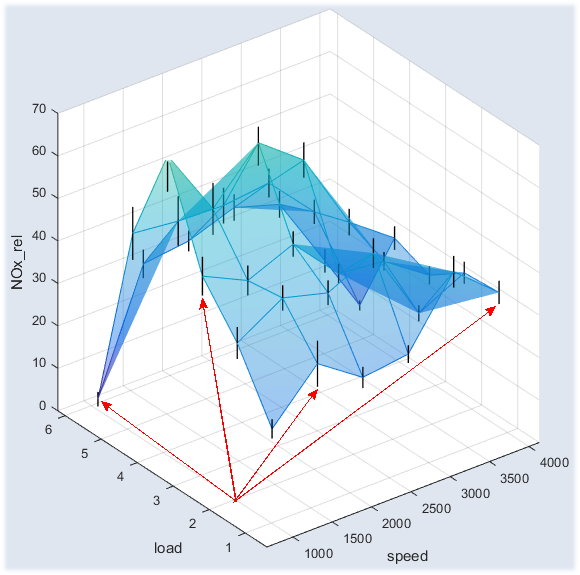

  • Show Sigma

    最適化ポイントにおける開くシグマ値を表示します。

開くHelp

    • User Guide：ユーザーガイド（PDF）が開きます

    • Online Help：オンラインヘルプが開きます（F1）。

    • Interface Help：インターフェースヘルプが開きます。

    • License：ETASライセンスマネージャが開きます。

    • Support：ETASのサポート窓口の情報が表示されます。

    • Safety Advice：ETASの安全に関する注意事項が開きます。

    • About：Aboutウィンドウが開き、ASCMOで使用されているOSSについての情報などが表示されます。

開くツールバー

    <output> - Result Map ウィンドウのツールバーには以下のエレメントが含まれます。

    Zoom In プロットをクリックすると表示が拡大されます。
    Zoom Out プロットをクリックすると表示が縮小されます。
    Pan プロットをウィンドウ内で移動させることができます。
    Rotate 3D プロットを3次元空間の全方向に回転させることができます。
    Insert Colorbar 相関のスケールを表すカラーバーを表示します。
プロット領域

出力の結果マップの3Dプロットが表示されます。
