Repetition Point Analysis

Data メニュー > Repetition Point Analysis

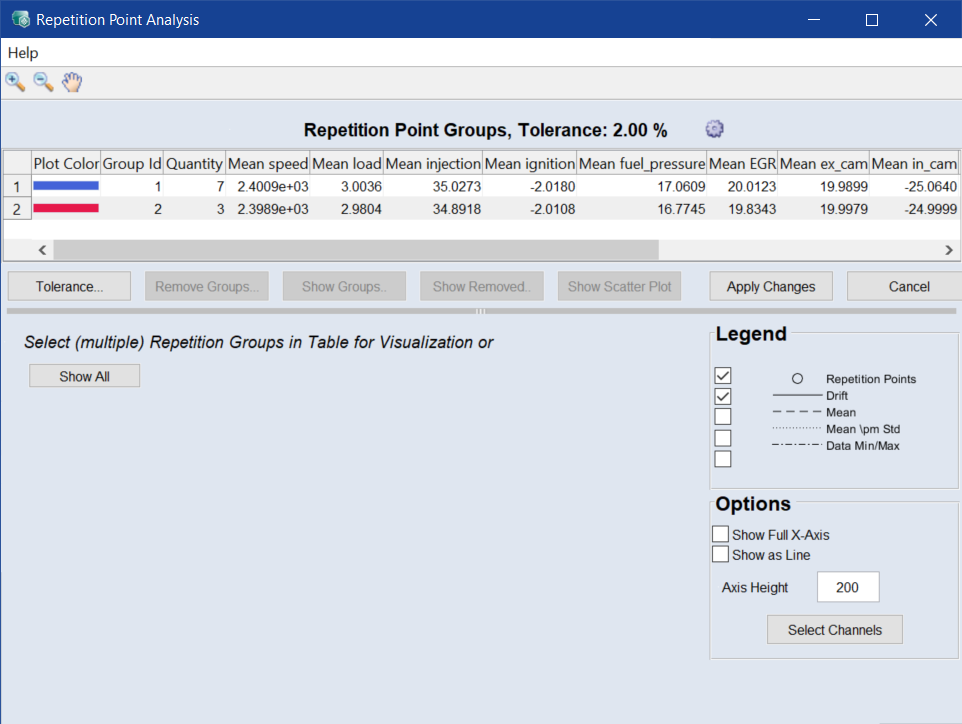

このウィンドウには、指定された公差の値に基づいて決定された「重複ポイント」のグループが表示されます。

各グループは識別子（Repetition Point Group ID）により指定されます。Quantity 列にはそのグループに属するポイントの数が表示され、以降の列にはポイントの平均値が表示されます。

Repetition Point Analysis ウィンドウには以下のエレメントが含まれます。

ギヤアイコン または Tolerance ボタンをクリックすると、Detection Threshold and Input Selection ウィンドウが開き、以下の設定が行えます。

• Select Inputs

  重複ポイントの決定に使用される入力を選択します。

• Normalized Radius [%]

  重複ポイントを識別するための値（%）を定義します。

  重複検出の許容範囲（Normalized Radius [%]）は、2つのポイントの最大距離です。距離を求める際には、X軸の値（min/max）が 0..1 にスケール変換されます。

Remove Groups

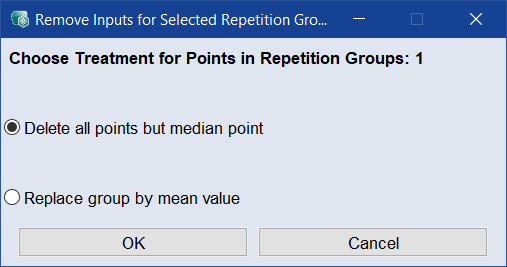

Remove Inputs for the Selected Repetition Groups ウィンドウが開きます。Remove Inputs for Selected Repetition Groups ウィンドウで、選択されたグループ（複数可）の一連のポイントをどのように置き換えるかを指定します。

Show Groups

重複ポイントグループを表示します。

Show Removed

削除したポイントを表示します。

Show Scatter Plot

散布図を開きます。

Legend

この左側の領域に、出力の測定値の変化が、データセット内の測定ポイントのインデックスの関数としてプロットされます。どのエレメントをプロットするかをこの領域のチェックボックスで選択します。

Apply Changes

設定内容を確定し、ウィンドウを閉じます。

Cancel

設定内容を破棄してウィンドウを閉じます。
