Operating Points Manager

In/Outputs メニュー > 2D Plot Operating Points

または

Calibration メニュー > Operating Points

動作ポイントを Operating Point Manager ウィンドウに表示すると、以下の便利な機能が利用できます。

• 一般的なエンジンモデルでは、出力が負荷と回転数に非常に強く依存するため、他の入力の依存性を認識するのが困難です。そのため、このように表示されている動作ポイントをISPビュー内で無効にすることができます。
• ローカル最適化などを行う際に、動作ポイントを容易に選択することができます。
• 選択した動作ポイントを "Operating Point List" ウィンドウに追加することができます（File > Add Current Setting as Operating Point）。これはマップ生成時に役立ちます。
• File > Optimize On Move を有効にすると、動作ポイントを1つずつ選択しながら単一目的ローカル最適化が実行されます。

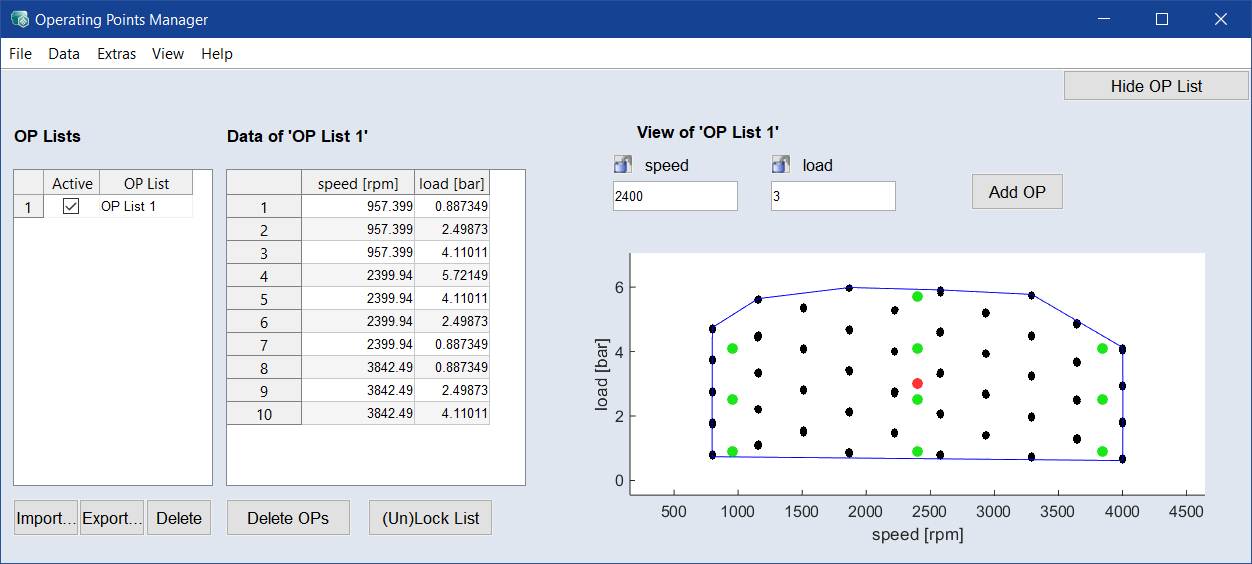

Operating Point Manager ウィンドウには以下のエレメントが含まれます。

File

• Import：動作ポイントのリストをExcelファイル（*.xls、*.xlsx）またはCSV、DCMファイルから読み取ります。

• Export：View of <OP list> 領域に表示されているリストをExcelファイル（*.xls、*.xlsx）またはCSVファイルに保存します。

• Close：Operating Point Manager ウィンドウを閉じます。

Data

• Edit List：View of <OP list> 領域に表示されているリストを編集します。

  Redefine Grid	Redefine Grid ウィンドウを開き、動作ポイントのグリッドを定義します。 Constrain to Operating Points Hull オプションをオンにすると、有効範囲外の動作ポイントが無視されます。
  Number of OPs	Number of OPs ダイアログボックスを開き、動作ポイント（OP）の数を指定します。 OK をクリックすると入力内容が確定されます。Operating Points Creation ウィンドウが開き、新たに指定された数の操作ポイントが表示されます。

• Add New List：新しい動作ポイントリストを作成します。

  Define Grid	Define New Grid ウィンドウを開き、新しいリストの動作ポイントのグリッドを定義します。 Constrain to Operating Points Hull オプションをオンにすると、有効範囲外の動作ポイントが無視されます。
  Number of OPs	Number of OPs ダイアログボックスを開き、新しいリストの動作ポイントの数を指定します。 OK をクリックすると、指定された数の動作ポイントが均一に分散された新しいリストが作成されます。Operating Points Creation ウィンドウが開き、新しいリストの動作ポイントが表示されます。

• Rename List：選択されているリストの名前を変更します。

• Delete List：選択されているリストを削除します。

Extras

• Add Current Settings as Operating Point：現在の動作ポイントを動作ポイントリスト（複数の動作ポイントについて最適化を行うためのリスト）に追加します。

• Delete OPs in/out of hull：Delete OPs in/out of hull ウィンドウが開き、ここではトレーニングデータ外殻の内側または外側のすべての操作ポイントを削除することができます。

• Optimize on Move：このオプションがオンになっていると、動作ポイントを選択するたびに単一目的最適化が開始されます。

• Use current ISP settings to modify the CMs for this OP：選択されている動作ポイントについて、現在ISPビューに表示されている値をすべての適合マップに割り当てます。

• Reset all ISP values to the reference page values for this OP：選択されている動作ポイントについて、ISPビューに表示されている値をリファレンスページの値にリセットします

View

• Show Measurement Points：プロットに測定ポイント（黒い点）を表示します。

• Show Convex Hull：プロットに凸包を表示します。

• Show OPs：プロットに動作ポイント（緑色の丸印）を表示します。

Help

• User Guide：ユーザーガイド（PDF）が開きます

• Online Help：オンラインヘルプが開きます（F1）。

• Interface Help：インターフェースヘルプが開きます。

• License：ETASライセンスマネージャが開きます。

• Support：ETASのサポート窓口の情報が表示されます。

• Safety Advice：ETASの安全に関する注意事項が開きます。

• About：Aboutウィンドウが開き、ASCMOで使用されているOSSについての情報などが表示されます。

Hide OP List / Show OP List

OP Lists テーブルと Data of <OP list> テーブルの表示／非表示を切り替えます。

OP Lists

プロジェクトに含まれるすべての動作ポイントリストの名前が一覧表示されます。複数の動作ポイントが使用されていると、Combined OP List というリストも表示されます。Active 列で、使用するリスト（複数可）を指定します。すべてのリストを無効にすることはできません。

• Import：動作ポイントのリストをExcelファイル（*.xls、*.xlsx）またはCSV、DCMファイルから読み取ります。
• Export：View of <OP list> 領域に表示されているリストをExcelファイル（*.xls、*.xlsx）またはCSVファイルに保存します。
• Delete：選択されているリストを削除します。

Data of <OP list>

選択されているリストの内容が表示されます。必要に応じてリスト内の値を編集することができます。

• Delete OPs：選択されている動作ポイントを削除します。

• (Un)lock List：選択されている動作ポイントリストをロック／アンロックします。現在のステートは "View" に表示されています。緑色はアンロック状態、灰色はロック状態を示します。

• ショートカットメニューから次のコマンドを選択して実行することができます：Cut、Copy、Paste、Paste Excel Data

個々の動作ポイントのロック／アンロックは、"View of <OP list>" 領域のショートカットメニュー（OPを右クリック）で行えます。

View of <OP list>

動作ポイント軸の入力フィールドや、動作ポイントの2Dプロットが表示されます。動作ポイントは、値をキー入力したり、プロットをクリックして設定することができます。

• ／：動作ポイントの状態（ロック／アンロック）を示すアイコンです。ロックされていると、最適化実行時に、現在値にロックされます。アイコンをクリックすると、ロック／アンロックが切り替わります。
• Add OP：現在の動作ポイントを選択されたリストに追加します。

• 個々の動作ポイントのショートカットメニュー（OPを右クリック）で、ロック／アンロックなどの設定が行えます。ロックされた個々のOPをアンロックすることもできます。
