測定対象エンジンの入力と出力

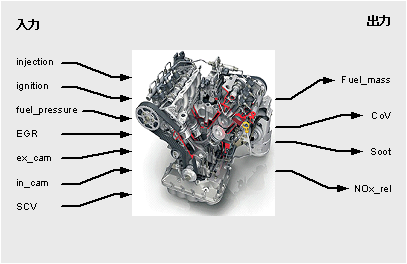

このチュートリアルでは、層状給気を行う直噴ガソリンエンジンを例として使用しています。図7に示す入力と出力について測定されたデータを使用し、各入力／出力の詳細は表のとおりです。
|
|
名前 |
意味 |
|---|---|---|
|
入力
|
injection |
噴射終了タイミング [° KW] |
|
Ignition |
噴射終了タイミングから点火タイミングまでの差 [° KW] |
|
|
fuel_pressure |
燃料圧力 [bar] |
|
|
EGR |
EGR 率 [%] |
|
|
ex_cam |
排気バルブの閉じ終わり角度 [° KW] |
|
|
in_cam |
吸気バルブの開き始め角度 [° KW] |
|
|
SCV |
スワール制御バルブ [ ] |
|
|
動作ポイント |
speed |
エンジン回転数 [1/min] |
|
load |
負荷（平均有効圧力により定量化）[bar] |
|
|
出力
|
fuel_mass |
燃料質量 [kg/h] |
|
CoV |
エンジンラフネス [%] |
|
|
soot |
排煙濃度SN [ ] |
|
|
NOx_rel |
NOx の相対排出量 |
