データの視覚的な妥当性確認

インポートを実行する前に、インポートする測定データの内容をグラフィカルに表示して確認することができます。

インポート前に測定データを表示する

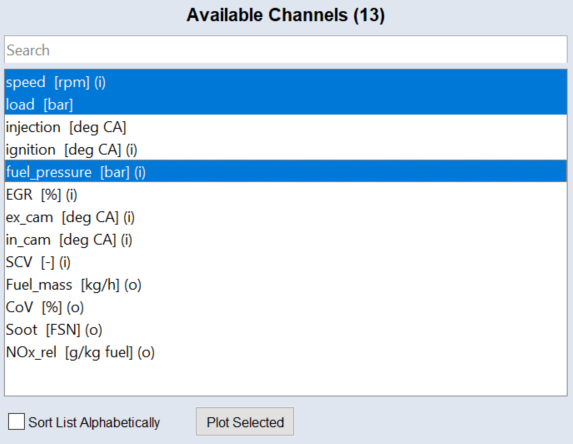

• Available Channels フィールドで、1つ以上の測定変数を選択します。



• Plot Selected をクリックするか、Extras > Plot Selected を選択します。

  ウィンドウが開き、選択されている変数の数に応じて、以下の内容が表示されます。

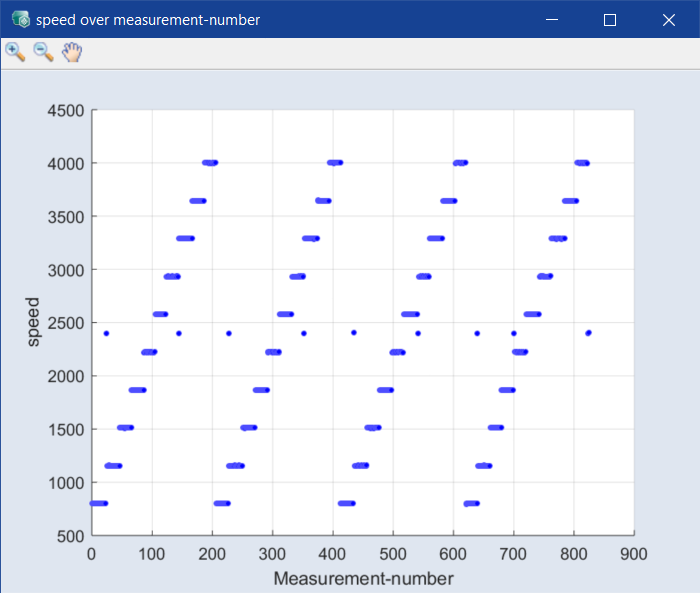

1. 1個の場合： 測定値番号に対する測定データ

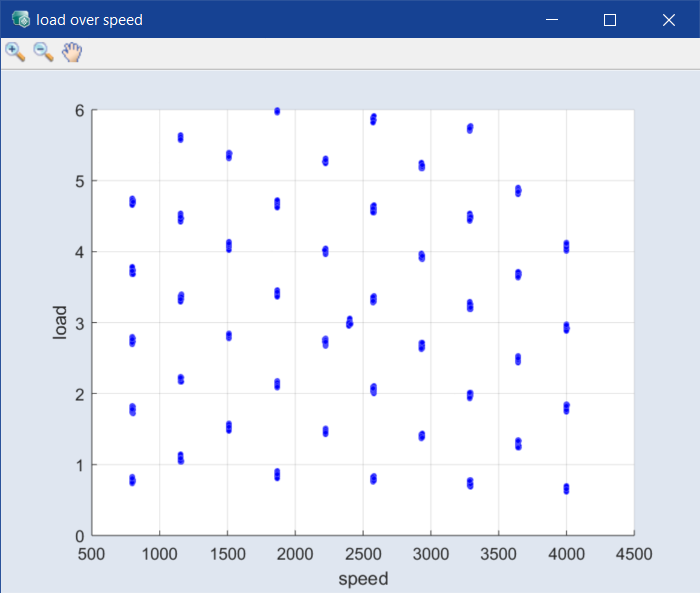

2. 2個の場合：1つの測定データに対するもう1つの測定データ（例：speedに対するload）

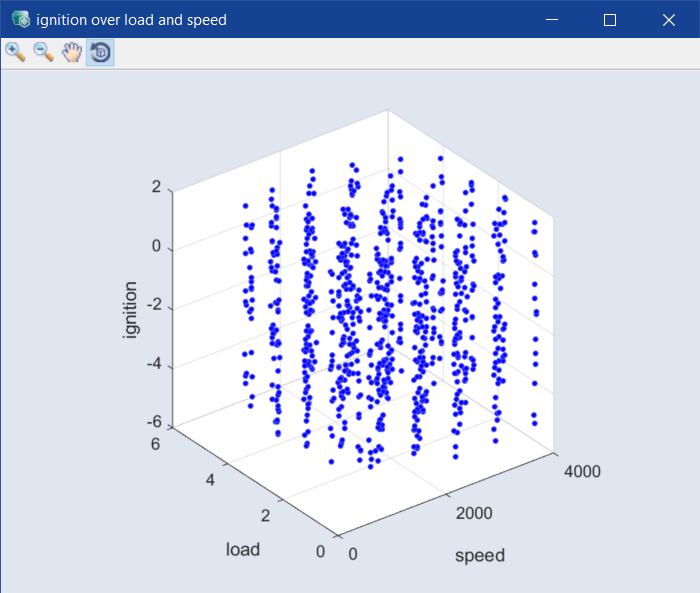

3. 3個の場合：2つの測定データで構成された面に対する1つの測定データ（例：speed-load の面に対する ignition）

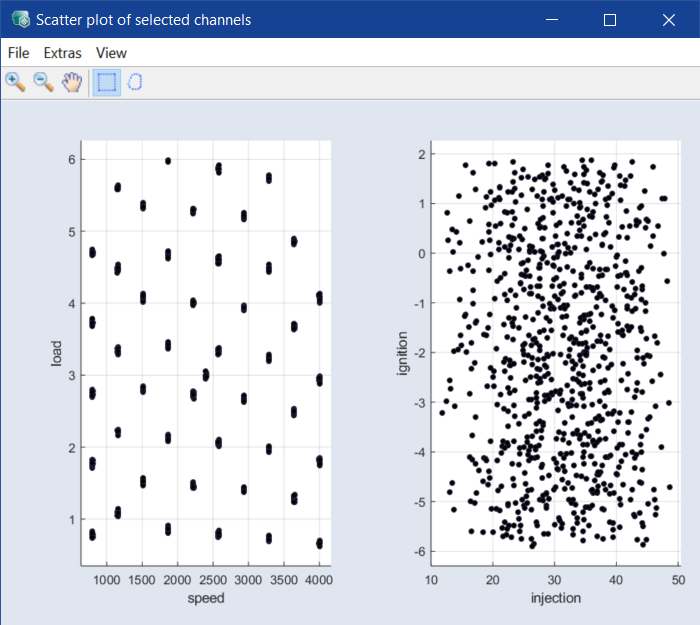

4. 4個以上の場合：一連の散布図



   このウィンドウで、測定データが均一に分布しているかどうかを視覚的に確認することができます。

   注記
   3Dプロットの詳しい操作方法は、可視化を参照してください。
