走行サイクルトレースを用いた動作ポイントの位置設定

重みのほかに、動作ポイントの位置も走行サイクルトレースから設定することができます。

注記
動作ポイントを走行サイクルトレースに割り当てると、動作ポイントに設定されていた重みと位置は削除されます。

走行サイクルトレースを用いて動作ポイントの位置を設定する

• Driving Cycle Manager ウィンドウで Data > Assign OP Weights using a Driving Cycle を選択します。

  Assign Driving Cycle ウィンドウが開きます。

• 使用したい走行サイクルと動作ポイントリストを選択します。

• Find Optimal OP Position チェックボックスをオンにします。



• OK をクリックして割り当てを確定します。

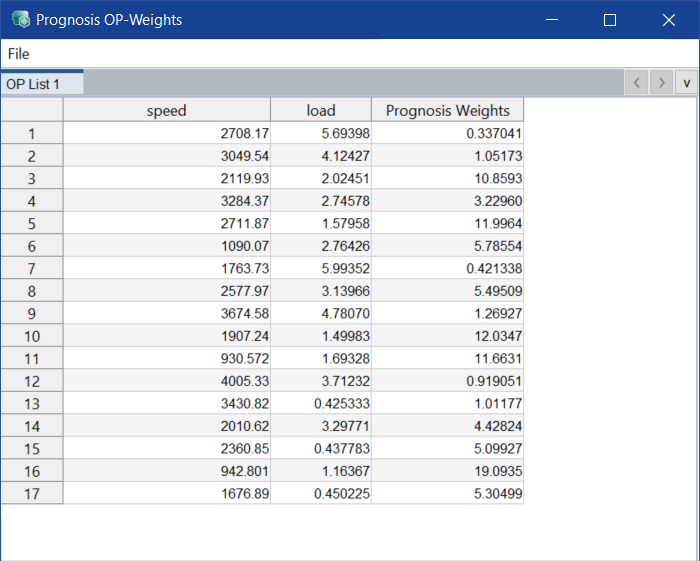

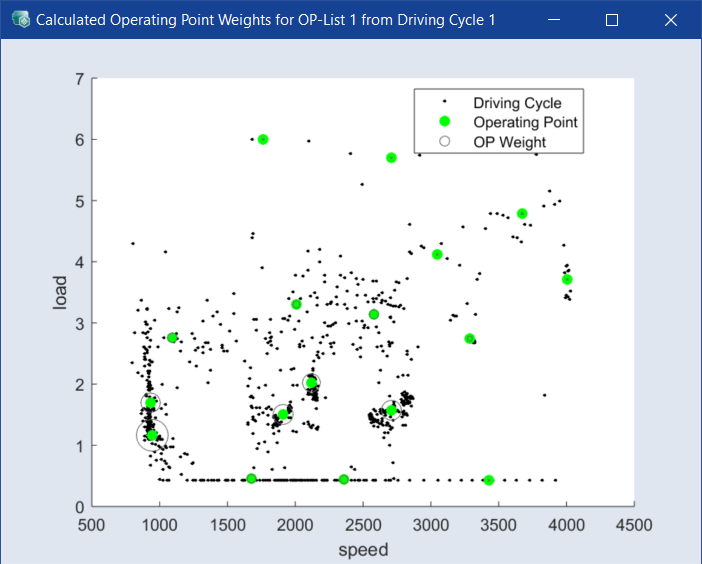

• Prognosis OP-Weights ウィンドウと Calculated Operating Point Weights from Driving Cycle 1 ウィンドウが開きます。動作ポイントの位置が変更されています。
