入力と出力の割り当て

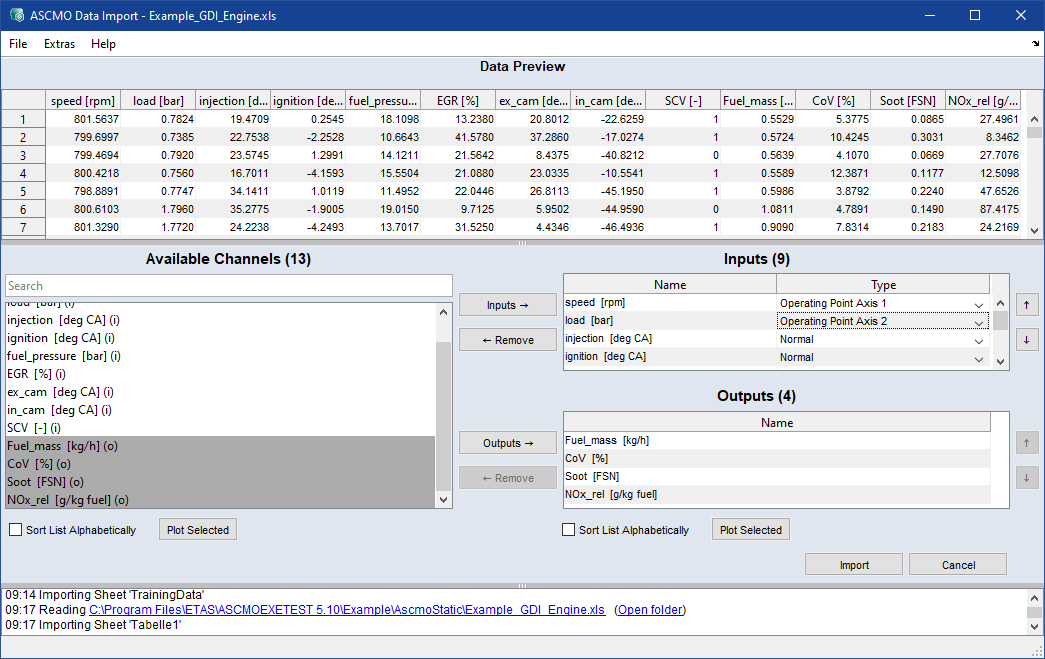

入力変数（Inputs）を選択する

モデルの入力変数を定義するには、以下のように操作します。

1. 以下の測定変数を選択します（複数選択可能）：

   • speed

   • load

   • injection

   • ignition

   • fuel_pressure

   • EGR

   • ex_cam

   • in_cam

   • SCV

2. をクリックします。

3. 選択した変数が Inputs 領域に追加されます。

動作ポイントを選択する（グローバルモデルの場合）

グローバルモデルの場合は、所定の入力を「動作ポイント」として宣言する必要があります。

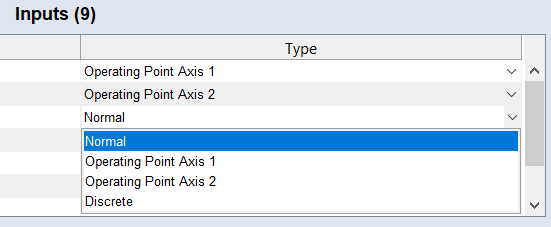

1. "Inputs" 領域において、各入力の Type 列で以下を選択します。

   名前	タイプ
   speed [rpm]	Operating Point Axis 1
   load [bar]	Operating Point Axis 2
   SCV	Discrete

   その他の入力は Normal タイプとして使用します。



出力変数（Outputs）を選択する

最後に、モデリングする出力変数を定義します。

1. 以下の測定変数を選択します：

   • Fuel_mass

   • CoV

   • Soot

   • NOx_rel

2. をクリックします。

3. 選択した変数が Outputs 領域に追加されます。これでトレーニングデータの割り当てが完了しました。
