Scope View

Analysis > Scope View > * = Training Data / Test Data / Training and Test Data を選択、または Scope View for Training Data ボタンをクリックします。

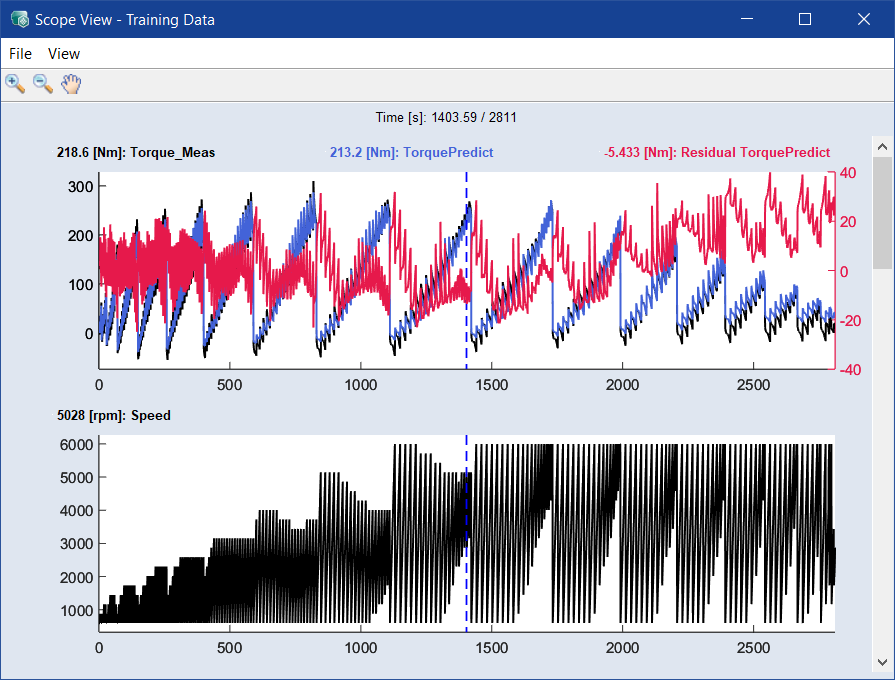

Scope View ウィンドウには以下のエレメントが含まれます。

File

• Export Data

  データをExcelファイル（*.xlsx / *.xls）、カンマ区切りのテキストファイル（*.csv）、MDF3ファイル（*.dat）、MDF4ファイル（*.mf4）にエクスポートします。

• Close

  Scope View ウィンドウを閉じます。

View

• Signal Selection

  "Scope Signal Selection" ウィンドウが開き、スコープに軸を割り当てることができます。

• Set Time Range

  "Set Time Range" ウィンドウが開き、時間範囲を指定することができます。

• Save View / Save View As

  現在のスコープビューを保存します。
  保存されたビューを開くには、スコープビューウィンドウで View → Load View を選択、またはMOCAメインウィンドウの My Views メニューからビューを選択します。

• Load View

  保存されたビューを選択して開き、表示します。

• Remove Saved View

  保存済みの現在のビューを削除します。

ツールバー

	Zoom In	プロットをクリックすると表示が拡大されます。
	Zoom Out	プロットをクリックすると表示が縮小されきます。
	Pan	プロットをウィンドウ内で移動させることができます。 1つのプロット上でX軸に沿って表示位置を移動すると、他のプロットもすべて同期して移動します。Y軸に沿って移動した場合は、他のプロットは移動しません。

プロット領域

プロット領域では、時間に沿って静的データがプロットされます（例）。複数の変数を1つのスコープに割り当てると、各変数が異なる色でプロットされます（図内の上側のスコープを参照してください）。

参照

Scope Signal Selection
