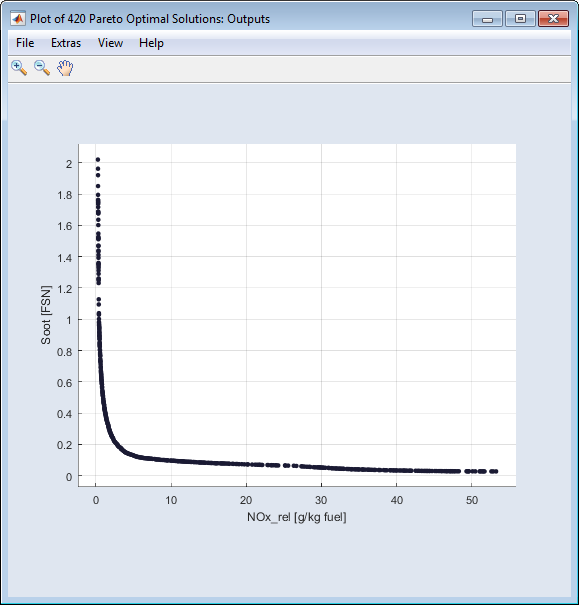

Plot of <n> Pareto Optimal Solutions

Optimization メニュー > Global Optimization > Extras メニュー > Multi Result Optimization > Show Results

多目的ローカル最適化が完了すると、軸のペアを選択してパレート最適解を表示することができます。

ここでは2つのウィンドウが開きます。開く1つは出力だけを表示するウィンドウで、もう1つは入力と出力を同時に表示できるウィンドウです。

開くFile

  • New

    注記

    一部の散布図ウィンドウには含まれません。

    Select Axes ウィンドウ が開き、別ウィンドウにプロットする軸のペアを選択することができます。

  • Export All Data

    すべてのデータポイントをExcelファイル（*.xls、*.xlsx）、CSVファイル（*.csv）、MDF3ファイル（*.dat）、MDF4ファイル（*.mf4）のいずれかにエクスポートします。

  • Export Intersection of Selected Data

    すべての囲み線のオーバーラップ部分に含まれるデータポイントを、すべてExcelファイル（*.xls、*.xlsx）、CSVファイル（*.csv）、MDF3ファイル（*.dat）、MDF4ファイル（*.mf4）のいずれかにエクスポートします。これらのデータポイントは、散布図内で開く赤い点として表示されます。

    オーバーラップが存在しない場合や、オーバーラップ部分にデータポイントが1つも含まれていない場合は、この操作は実行できません。

  • Export Union of Selected Data

    すべての囲み線に含まれるデータポイント（開く黒以外の色の点）を、すべてExcelファイル（*.xls、*.xlsx）、CSVファイル（*.csv）、MDF3ファイル（*.dat）、MDF4ファイル（*.mf4）のいずれかにエクスポートします。

    この機能は、オーバーラップ部分と非オーバーラップ部分が適用対象です。

  • Close

    ウィンドウを閉じます。

開くExtras

  • Remove all Rectangles

    プロット内のすべての囲み線（四角形／投げ縄）を消去します。ポイントのマークはそのまま保持されます。

  • Delete Marked Points

    マークされたポイントで示される解を、解の集合から削除します。

  • Undo all Data Removal

    解の削除を取り消します。

開くView

  • Select Axes

    Select Axes ウィンドウが開き、表示する軸のペアを選択することができます。

  • Plot Settings

    Edit Axes ウィンドウを開いて、プロットの最小サイズをピクセル数で設定します。サイズを変更して OK または Apply をクリックすると、新しい値より小さい散布図はサイズが調整されます。

    注記

    Edit Axes ウィンドウの設定内容は、ASCMO-STATIC全体の共通情報として保存され、すべての散布図に適用されます。

  • Prepare Print

    開くPrepare Print Options ウィンドウを開いて、プロット領域の外観を設定します。この設定は散布図ウィンドウを閉じるとリセットされます。

  • Save as Bitmap

    ウィンドウの内容をグラフィックフォーマットで保存します。

  • Copy to Clipboard

    ウィンドウの内容をビットマップイメージとしてクリップボードにコピーします。

  • Update

    ウィンドウ内のプロット表示を更新します。

開くHelp

    • User Guide：ユーザーガイド（PDF）が開きます

    • Online Help：オンラインヘルプが開きます（F1）。

    • Interface Help：インターフェースヘルプが開きます。

    • License：ETASライセンスマネージャが開きます。

    • Support：ETASのサポート窓口の情報が表示されます。

    • Safety Advice：ETASの安全に関する注意事項が開きます。

    • About：Aboutウィンドウが開き、ASCMOで使用されているOSSについての情報などが表示されます。

開くツールバー

    使用できるツールバーボタンは、以下の表のとおりです。

    Zoom In

    プロットをクリックすると表示が拡大されます。

    Zoom Out

    プロットをクリックすると表示が縮小されきます。

    Pan

    プロットをウィンドウ内で移動させることができます。

    Mouse selection in plot with rectangle

    四角形の選択ツールでプロット内の領域を選択します。

    Mouse selection in plot with lasso

    投げ縄の選択ツールでプロット内の領域を選択します。

    Update

    ウィンドウ内のプロット表示を更新します。

開くショートカットメニュー

  • プロットの空白部分

    • Create Rectangle

      Create Rectangle ウィンドウを開き、描画する囲み線（四角形）の始点と終点を入力します。

    • Select Axes Manually

      Select Axes Manually ダイアログボックスを開き、プロットのX軸とY軸の表示範囲を編集します。

  • 各ポイント

    • Index: <n> | Value: [<x> <y>]

      選択した解のインデックス番号と値を表示します。

    • Show Result

      Current Point ウィンドウが開き、選択された解の値が表示されます。

    • Show Result in Other Views

      選択された解を、他のプロット上でマークします。

    • Apply Result to Calibration Maps

      選択された解の値を適合マップに適用します。

    • Mark

      すべての出力について、解の値を削除対象としてマークします。

  • 囲み線

    • Remove Rectangle／Remove Lasso

      囲み線を消去します。ポイントのマークはそのまま保持されます。

    • Set Position

      Create Rectangle ウィンドウを開き、囲み線（四角形）の始点と終点を入力します。

    • Mark

      すべての出力について、解を削除対象としてマークします。

    • Unmark

      すべての出力について、解のマークを解除します。

    • Mark Outside

      すべての出力について、囲み線の外側のすべての解を削除対象としてマークします。

    • Unmark Outside

      すべての出力において、囲み線の外側のすべての解のマークを解除します。

    • Show number of solutions

      メッセージウィンドウが開き、囲み線内の解の数が表示されます。

散布図上に囲み線を描画する

ツールバーから四角形または投げ縄ツールをクリックすると、マウスの左ボタンを押したままマウスを動かすことにより囲み線を描くことができます。描かれた囲み線の内側にある点はカラーで表示されます。

複数の囲み線を描いた場合は、すべての囲み線内に存在する点は赤色で表示されます。

囲み線の移動／サイズ変更を行う

囲み線を移動するには、その辺をドラッグします。

四角形の囲み線は、その頂点をドラッグしてサイズを変更することができます。

囲み線のショートカットメニュー（囲み線の枠を右クリック）

  • Remove Rectangle／Remove Lasso

  • All Outputs

    • → Mark

      すべての出力について、囲み線内のすべてのポイント／解を削除対象としてマークします。Extras → Delete Marked Points を選択すると、マークされたポイントが削除されます。

    • → Unmark

    • → Mark Outside

      すべての出力において、囲み線の外側のすべてのポイント／解を削除対象としてマークします。Extras → Delete Marked Points を選択すると、マークされたポイント／解が削除されます。

    • → Unmark Outside

      すべての出力において、囲み線の外側のすべてのポイント／解の削除対象のマークを解除します。Extras → Delete Marked Points を選択すると、マークされたポイント／解が削除されます。

  • Show Number of Solutions
