Valid Model Range Scatter Plot for <output>

Model メニュー > Scatter Plot Valid Model Range > <output name>

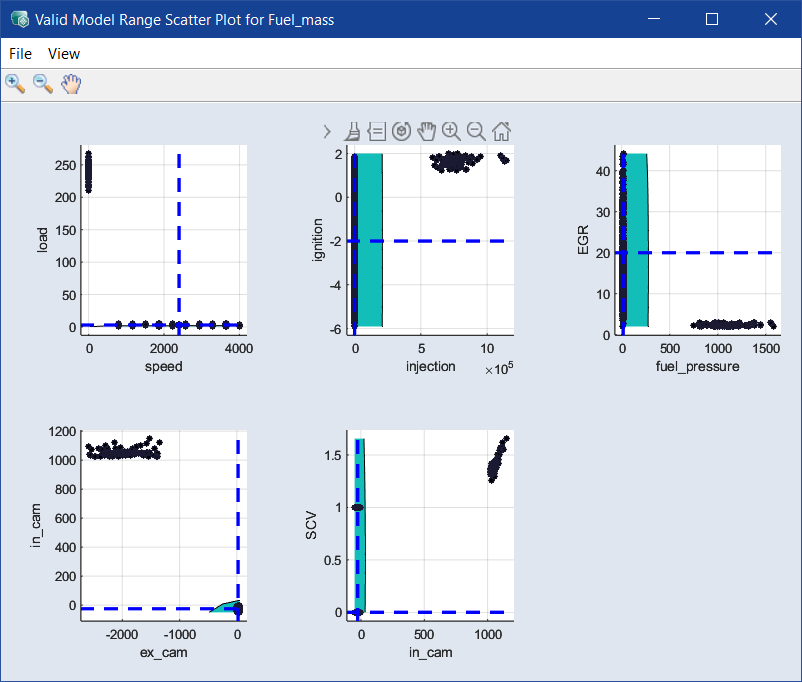

Valid Model Range Scatter Plot for <output> ウィンドウには、モデル（=出力）の各入力の2Dプロット（散布図）が表示され、モデルの有効範囲が緑の領域で示されます。

開くFile

  • Export All Data

    すべてのデータポイントをExcelファイル（*.xls、*.xlsx）、CSVファイル（*.csv）、MDF3ファイル（*.dat）、MDF4ファイル（*.mf4）のいずれかにエクスポートします。

  • Close

    ウィンドウを閉じます。

開くView

  • Plot Settings

    Edit Axes ウィンドウを開いて、プロットの最小サイズをピクセル数で設定します。サイズを変更して OK または Apply をクリックすると、新しい値より小さい散布図はサイズが調整されます。

    注記

    Edit Axes ウィンドウの設定内容は、ASCMO-STATIC全体の共通情報として保存され、すべての散布図に適用されます。

  • Prepare Print

    開くPrepare Print Options ウィンドウを開いて、プロット領域の外観を設定します。この設定は散布図ウィンドウを閉じるとリセットされます。

  • Save as Bitmap

    ウィンドウの内容をグラフィックフォーマットで保存します。

  • Copy to Clipboard

    ウィンドウの内容をビットマップイメージとしてクリップボードにコピーします。

  • Update

    ウィンドウ内のプロット表示を更新します。

開くショートカットメニュー

  • プロットの空白部分

    • Set Axes Limits

      Set Axes Limits ウィンドウを開き、プロットのX軸とY軸の表示範囲を編集します。

  • 各ポイント

    • Index: <n> | Value: [<x> <y>]

      当該ポイントのインデックス番号と値を表示します。

    • Choose Value

      当該ポイントを、他の散布図に十字カーソルでマークします。

開くツールバー

    使用できるツールバーボタンは、以下の表のとおりです。

    Zoom In

    プロットをクリックすると表示が拡大されます。

    Zoom Out

    プロットをクリックすると表示が縮小されきます。

    Pan

    プロットをウィンドウ内で移動させることができます。

    Mouse selection in plot with rectangle

    四角形の選択ツールでプロット内の領域を選択します。

    Mouse selection in plot with lasso

    投げ縄の選択ツールでプロット内の領域を選択します。

    Update

    ウィンドウ内のプロット表示を更新します。
