Export Optimization Problem to MOCA（ASCMO-STATIC）

Optimization > Export to MOCA

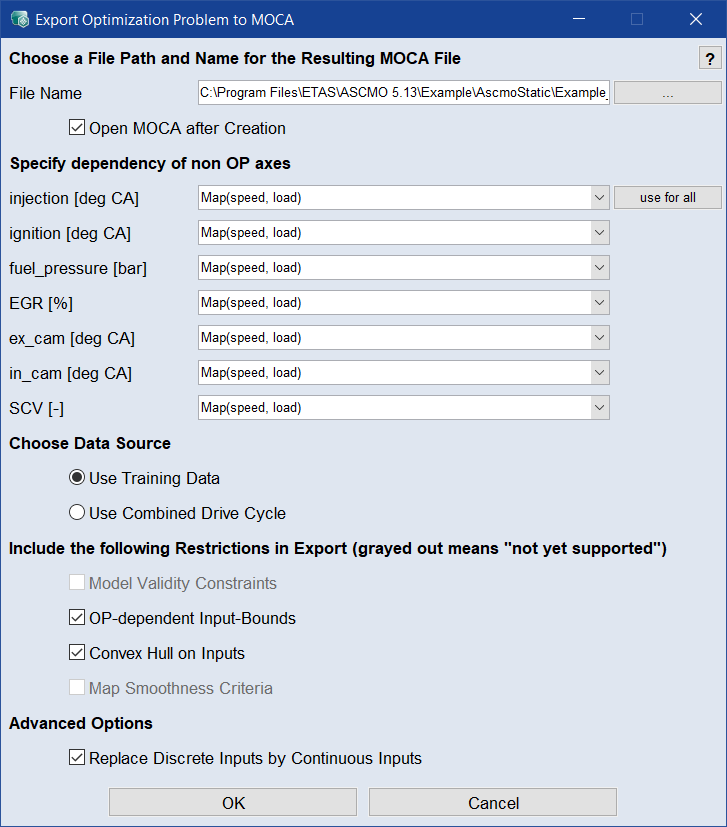

Export Optimization Problem to MOCA ウィンドウには以下のエレメントが含まれます。

Choose a File Path and Name

File Name フィールドとボタン

エクスポート先のASCMO-MOCAプロジェクトファイルのパスと名前を入力（またはボタンで選択）します。

パスを指定しない場合は、ASCMO-MOCAプロジェクトファイルはASCMO-STATICのプロジェクトと同じパスに保存されます。
Open MOCA after Creation チェックボックス

オンになっていると、新しいプロジェクトファイルがASCMO-MOCAで開きます。

Specify dependency of non OP axes

動作ポイント軸に対応する入力を定義することができます。

<input> フィールド

ドロップダウンリストから、入力と動作ポイント軸との関係を選択します。選択できるオプション：

Curve(<op axis i>)

動作ポイント軸ごとに1つのカーブ

Map(<op axis i>, <op axis j>)

2つの動作ポイント軸を使用するマップ（マップ数は最大6つ）

Cube3d(<op axis i>, <op axis j>, <op axis k>)

3つの動作ポイント軸を使用する3Dキューブ（キューブ数は最大4つ）

注記
3つの動作ポイント軸が選択されている場合にのみ使用できます。OP-Axisを参照してください。

Cube4d(<op axis i>, <op axis j>, <op axis k>, <op axis l>)

すべての動作ポイント軸を使用する4D キューブ

注記
4つの動作ポイント軸が選択されている場合にのみ使用できます。OP-Axisを参照してください。

use for all（<input> フィールドの右側）

このボタンをクリックすると、1番目のnormalタイプの入力の選択内容と同じものがすべてのnormalタイプの入力において選択されます。

Choose Data Source

Use Combined Drive Cycle：オンになっていると、全走行サイクルを合わせたデータを使用してエクスポートが行われます。

注記
プロジェクトに含まれる複数の走行サイクルにそれぞれ異なる動作ポイント軸が含まれている場合は、Use Combined Drive Cycle は使用できません。

Include the following Restrictions in Export

OP-dependent Input Bounds チェックボックス：カーブまたはマップの関係性が割り当てられた入力の動作ポイント依存の範囲をエクスポートに含めます。
Convex Hull on Inputs チェックボックス：入力の外殻（データの凸包）を持つ最適化問題について、ASCMO-MOCAへのエクスポートを有効にします。

Advanced Options

ウィンドウを閉じてエクスポートを開始します。

Cancel

エクスポートを開始せずにダイアログボックスを閉じます。
