バッチモードでの最適化
バッチモードで最適化を行うと、複数の出力について、それぞれ異なる最適化目標で最適化を実行することができます。
各目標は Excel ファイル（*.xlsx）で定義し、ASCMO-STATIC にインポートします。
この機能は、単一目的最適化ウィンドウ（Optimization → Single Result）とグローバル最適化ウィンドウ（Optimization → Global Optimization）の Extras → List Optimization から利用できます。
バッチモードで最適化を実行するには、まず、"Single Result Optimization" ウィンドウまたは "Global Optimization" ウィンドウで Extras → List Optimization → Load List を選択して、最適化目標（「リスト」と呼ばれます）が保存されたファイルをインポートします。ファイル選択用の "Import List" ダイアログボックスが開くので、ここでファイルを選択します。リストは、以下に示すような構成で定義されている必要があります。
リストの構成
リストの各行に、1 回の最適化で使用するすべての目標を定義します。各行の先頭部分には、最適化を実行する際の各入力の値を定義します。これらの値は Excel ファイル上でしか変更できません。これに続いて各最適化目標を定義しますが、これは前述の "Single Result Optimization" ウィンドウや "Global Optimization" ウィンドウで設定するものと同じです（最適化目標を参照）。
ETAS ASCMO のインストール先ディレクトリ下の以下の場所に、単一目的最適化用リストを作成するためのテンプレートが保存されています：
- <installation>
\Example\AscmoStatic\List Optimization\Example_Optimize_at_List_SingleResult.xslx
ASCMOのインストール先ディレクトリ下の以下の場所に、グローバル最適化用リストを作成するためのテンプレートが保存されています：
- <installation>\Example\AscmoStatic\List Optimization\Example_Optimize_at_List_Cycle.xslx
ファイル内に複数のワークシートが含まれている場合は、インポートの際に"Select Sheet"ダイアログボックスが開くので、ここでインポートするシートを選択します。インポートが完了すると、リストの内容がテーブル表示されます。
|
注記 |
|---|
|
リスト内に空白行があると、その上の行に定義された最適化目標が使用されます。またリスト内に最適化目標が1つも含まれていない場合は、"Global Optimization" ウィンドウに設定された最適化目標が使用されます。 |

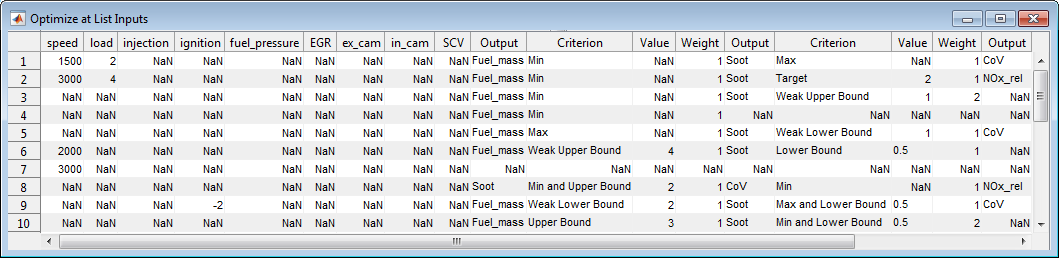

"Optimize at List Inputs" ウィンドウ（単一目的最適化用リスト）
このリストウィンドウはインポート完了後に自動的に開きますが、"Single Result Optimization" ウィンドウの Extras → List Optimization → Show List で任意に開くこともできます。
最適化を開始するには、Extras → List Optimization → Start Optimization を選択します。最適化が完了すると "Result of Global List Optimization" ウィンドウが開き、結果が表示されます。

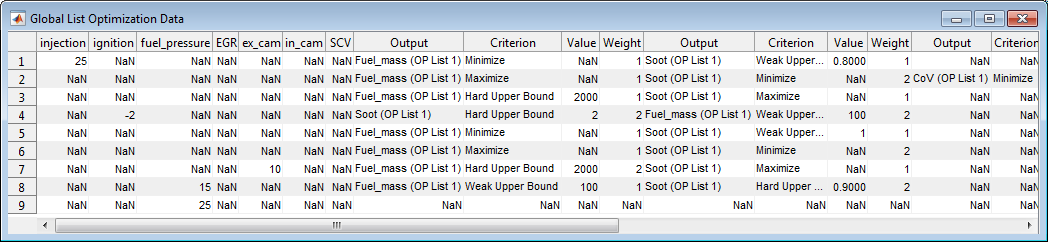

"Global List Optimization Data" ウィンドウ（グローバル最適化用リスト）
このリストウィンドウはインポート完了後に自動的に開きますが、"Global Optimization" ウィンドウの Extras → List Optimization → Show List で任意に開くこともできます。
最適化を開始するには、Extras → List Optimization → Start Optimization を選択します。最適化が完了すると "Result of Global List Optimization" ウィンドウが開き、結果が表示されます。
|
注記 |
|---|
|
グローバル最適化の実行中には、"Global Optimization" ウィンドウの Sum Criteria および Local Criteria 領域に最適化目標の内容が表示されます。 |

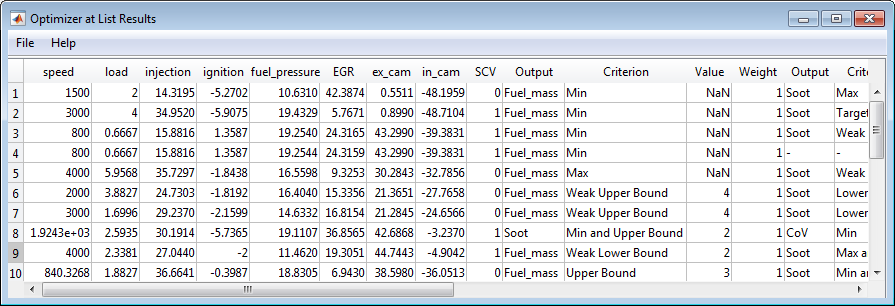

"Optimizer at List Results" ウィンドウ
単一目的最適化が完了すると"Optimizer at List Results"ウィンドウが開き、最適化の結果がテーブル形式で表示されます。このウィンドウは、"Single Result Optimization" ウィンドウで Extras → List Optimization → Show Results を選択することによって任意に開くことができます。
このウィンドウで列を選択（ハイライト表示）して File → Plot Selected Data を選択すると、その値がプロット表示されます。最大 3 列まで選択でき、3 列を選択すると 3 次元プロットが表示されます。
また File → Show Current Row in Intersection Plot を選択すると、選択されている列がメインウィンドウのインターセクションプロットに表示されます。
File → Export を選択すると、最適化結果を Excel ファイル（*.xlsx）に保存することができます。

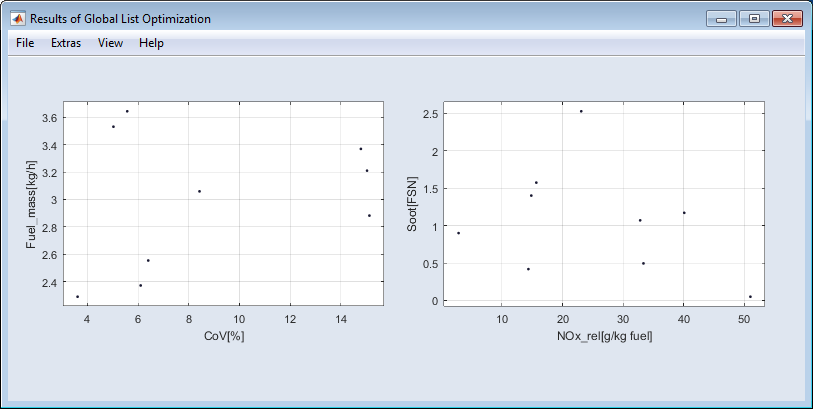

"Results of Global List Optimization" ウィンドウ
走行サイクルのグローバル最適化が終了すると"Select Axes" ウィンドウが開くので、ここで表示する軸のペアを選択します。
軸を選択すると "Results of Global List Optimization" ウィンドウが開き、最適化の結果が散布図で表示されます。
このウィンドウで File → Export All Data を選択すると、最適化結果を Excel ファイル（*.xls、*.xlsx）、CSVファイル（*.csv）、MDF3ファイル（*.dat）、MDF4ファイル（*.mf4）に保存することができます。
