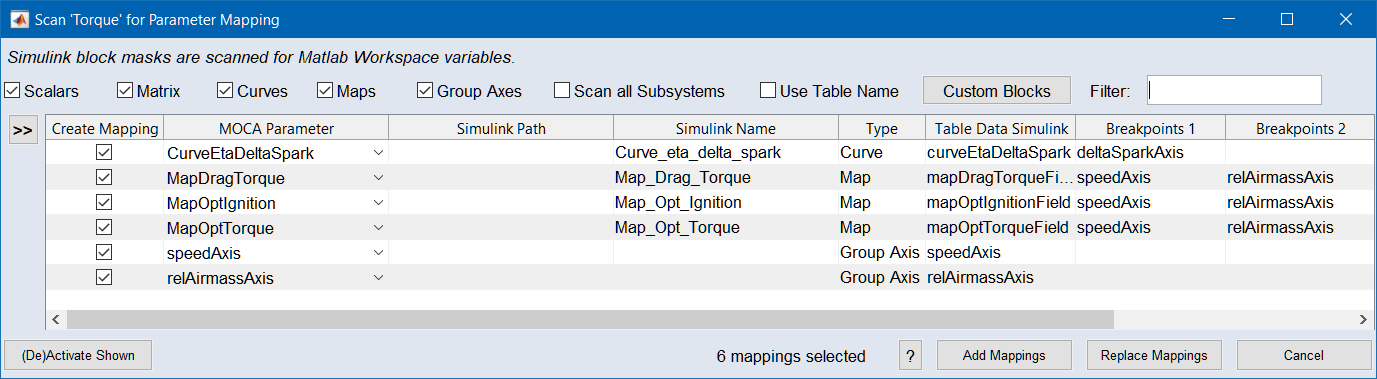

"Scan Model <model_name> for Parameter Mapping" ウィンドウ

各タイプのパラメータの表示／非表示を切り替えます。列挙パラメータは、モデルステップの個別のタブに表示されます。

Table Data Simulink 列の名前を使用するには、このオプションをオンにします。

軸や表の値を認識するためのパターンを定義するダイアログが開きます。

リストのフィルタリングに使用したい検索文字列を入力して、<Enter> を押します。

フィルタ文字列では大文字と小文字は区別されません。ワイルドカードは使用できません。

"Create Mapping"：このフィールドがオンになっていると、Add Mappings または Replace Mappings でウィンドウを閉じる際にマッピングが作成されます。
"MOCA Parameter"：Simulinkパラメータと同名のMOCAパラメータが表示されます。同名のMOCAパラメータが存在しない場合は、この列には Create New と表示され、Add Mappings または Replace Mappings でウィンドウを閉じる際に新しいMOCAパラメータが作成されることを示します。

必要に応じて、コンボボックスを使用して別のMOCAパラメータをSimulinkパラメータにマッピングしたり、Create New で新しいMOCAパラメータを作成したりすることができます。
"Simulink Path"：Simulinkパラメータのサブシステム階層が表示されます。最上位に位置するパラメータについては、この列は空になります。
"Simulink Name"：Simulinkモデル内に見つかったパラメータの名前
"Type"：Simulinkパラメータのタイプが表示されます。表示される値は、Scalar、Curve、Map、Cube-3D、Cube-4D のいずれかです。
"Table Data Simulink"：Simulinkブロックパラメータ内の "Table data" または "Constant value" の内容が表示されます。

"Breakpoints 1" ～ "Breakpoints 4"：Simulinkブロックパラメータ内の "Breakpoints <n>" フィールドの内容が表示されます。

注記
ASCMO-MOCAでは、"Table Data Simulink" および "Breakpoint <n>" の列にMATLAB変数名が表示されている必要があります。別の内容（たとえばベクトル[1 2 3]）が "Breakpoint <n>" 列に表示されていると、そのパラメータはASCMO-MOCAでは使用できません。

"Create Mapping" 列のすべてのオプションをアクティブ／非アクティブに設定します。

選択されているマッピングを "Parameter Mapping" リストに追加します。リスト内の既存のエントリはそのまま保持されます。

"Parameters Mapping" リスト内のエントリをすべて削除し、選択されているマッピングを追加します。

設定を破棄してウィンドウを閉じます。
