Normalized Parameter Sensitivity
Analysis メニュー > Parameter Sensitivity
Normalized Parameter Sensitivity ウィンドウには以下のエレメントが含まれます。
ツールバー
|
|
Zoom In |
プロットをクリックすると表示が拡大されます。 |
|
|
Zoom Out |
プロットをクリックすると表示が縮小されます。 |
|
|
Pan |
プロットをウィンドウ内で移動させることができます。 |
|
|
Update content of figure |
プロットの表示を更新します。 |
|
|

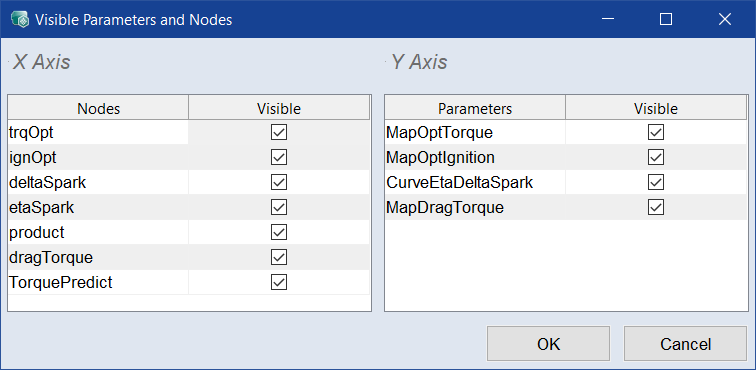

Configure displayed items |
|

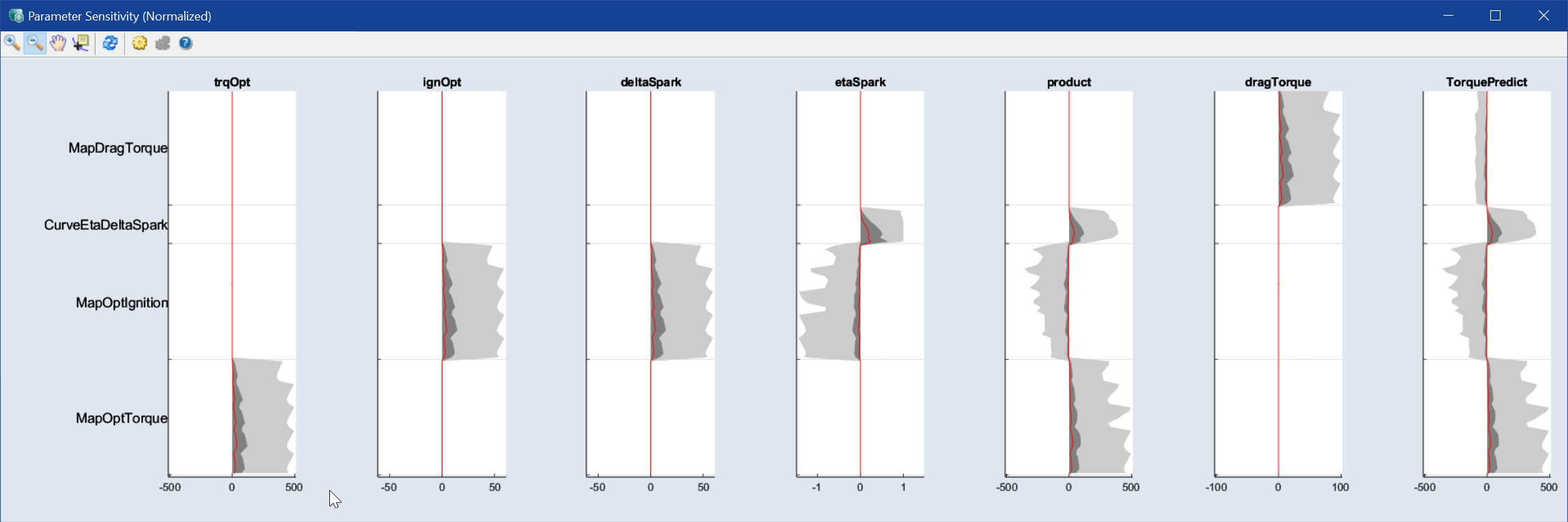

プロット領域
正規化されたパラメータ感度が表示されます。
デフォルトにおいては、X軸にすべてのノード、Y軸にすべてのパラメータが表示されます。いずれかのパラメータ／ノードを右クリックすると、そのパラメータ／ノードが非表示となります。いずれかのパラメータ／ノードを左クリックすると、他のパラメータ／ノードがすべて非表示となります。1つだけ残ったパラメータ／ノードを右クリックまたは左クリックすると、すべてのパラメータ／ノードが表示されます。
各プロットは以下のように色分けされます：
-
暗い灰色の領域
すべてのトレーニングデータポイントに対するパラメータ pj の最大勾配
-
赤い線
すべてのトレーニングデータポイントに対するパラメータ pj の平均勾配
-
明るい灰色の領域
すべてのトレーニングデータポイントに対するパラメータ pj の平均勾配± 1 σ
注記
感度の絶対値が小さいほど、パラメータがノードに与える影響が少なくなります。
