最初のノードを作成して編集する

以下のように操作して、最初のノード trqOpt を作成して編集します。

1. 以下のいずれかを行います。

   • Main Function Nodes テーブル内の New をクリックします。

   • Insert をクリックします。

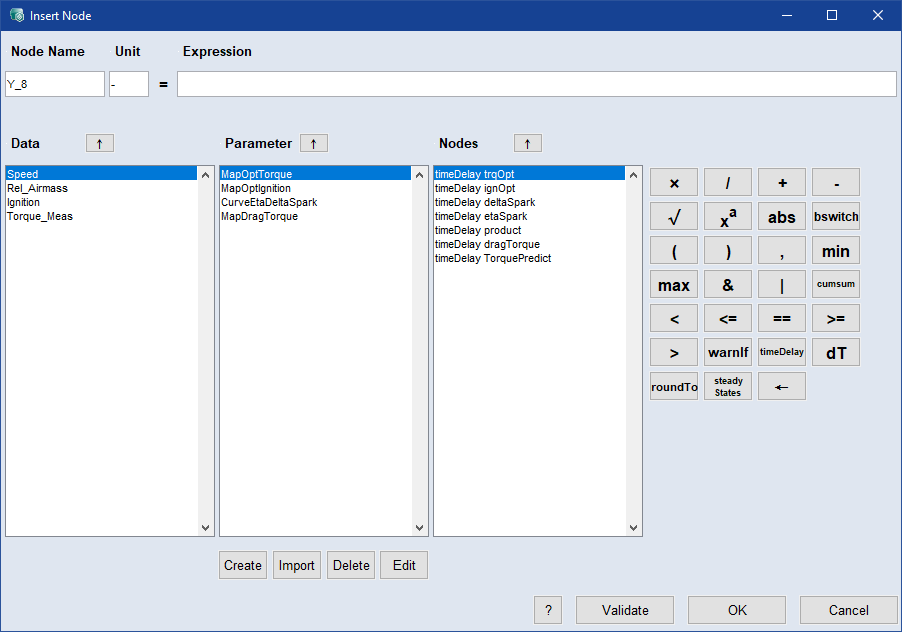

   Insert Node ウィンドウ が開きます。Data 領域には、インポートされたすべてのチャンネルが表示されます。



2. Node Name フィールドに trqOpt という名前を入力します。

3. 必要に応じて単位を入力します。

   単位は表示用にのみ使用され、パラメータの適合には影響しません。

4. パラメータ MapOptTorque を作成します。作成方法はパラメータを作成して編集するを参照してください。

5. ファンクションノードの式を定義します。

   1. Parameter 領域で、パラメータ MapOptTorque を選択します。

   2. をクリックします。

      パラメータが Expression フィールドに挿入されます。



   3. Validate をクリックして、新しいノードの妥当性をチェックします。

6. OK をクリックしてノードを追加し、Edit Node ウィンドウを閉じます。

7. このノードが Function Nodes テーブルの1行目に表示されます。
