手動でパラメータをマッピングする

1. Parameters Mapping 領域の MOCA Parameter 列で、コンボボックスからパラメータを選択します。

   Create Parameter で新しいパラメータを作成するか、Import Parameter でDCMファイルをインポートすることができます。

2. Table Data Simulink 列と Breakpoints <n> Simulink 列で、ブロックマスクから変数名を入力します。

   または

3. 以下のように操作します。

   1. Edit Mapping をクリックします。

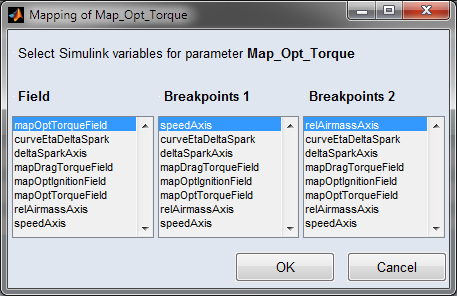

      Mapping of <Parameter> ウィンドウが開きます。ここで Initスクリプトが実行されてモデルがロードされます。既存のMATLABワークスペース変数が表示されます。ASCMO-MOCAは自動的に名前の検索を行います。



   2. Field 列で、パラメータ値またはテーブルデータを記述したMATLABワークスペース変数を選択します。

   3. Breakpoint <n> 列で、テーブルの軸に使用するMATLABワークスペース変数を選択します。

   4. OK をクリックして選択を確定し、Mapping of <parameter> ウィンドウを閉じます。

      選択した内容に従って、Parameters Mapping 領域内の Table Data Simulink 列と Breakpoint <n> Simulink 列が更新されます。
